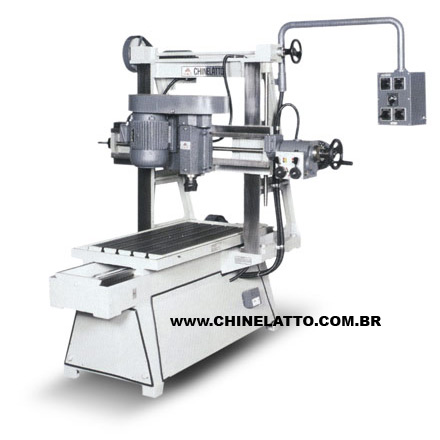

Plaina de Mesa Fresadora 1 Metro — PF-1.0E

A plaina de mesa fresadora serve para plainamento de superfícies grandes e usinagem precisa de peças pesadas. É ideal para plainar cabeçotes, blocos de motor e outras peças volumosas que precisam de acabamento superficial perfeito. A máquina trabalha com avanços variáveis de 30 a 500 mm/min, permitindo controle total da operação. Sua mesa robusta suporta até 400 kg de peso distribuído, sendo perfeita para peças grandes de motores pesados. O movimento automático da mesa garante uniformidade no plainamento, eliminando imperfeições e ondulações da superfície.

A plaina de mesa fresadora PF-1.0E possui mesa com dimensões de 1.000 x 520 mm e capacidade de usinagem normal de 1.000 x 590 x 550 mm. A mesa suporta até 400 kg de peso distribuído, sendo ideal para peças grandes e pesadas. O curso longitudinal útil é de 1.200 mm, permitindo trabalhar peças compridas. O motor de avanço da mesa é de 0,5 cv com rotações de 900/1.800 rpm, garantindo força suficiente para mover cargas pesadas. As dimensões da máquina em funcionamento são 2,4 x 1,1 x 1,8 metros.

O cabeçote da PF-1.0E trabalha com cone ISO 30 no eixo árvore, padrão universal que aceita diversos tipos de ferramentas. Possui 3 gamas de rotações: 185, 370 e 1.100 rpm, permitindo ajustar a velocidade conforme o material e tipo de ferramenta. O motor elétrico é de 2,0 cv com 1.200 rpm, fornecendo torque adequado para operações pesadas. O cone ISO 30 é compatível com fresas, cabeçotes de mandrilar e outras ferramentas padronizadas. Essa combinação de potência e versatilidade de rotações permite trabalhar desde materiais macios até duros.

A principal diferença está no controle de avanço da mesa. A plaina manual exige que o operador movimente a mesa manualmente, controlando velocidade e uniformidade na mão. Já a fresadora com inversor de frequência, como a PF-1.0E, oferece avanços automáticos variáveis de 30 a 500 mm/min. O inversor permite ajuste preciso da velocidade conforme o material e acabamento desejado. Isso resulta em maior uniformidade do plainamento, menos fadiga do operador e melhor qualidade superficial. O avanço automático também aumenta a produtividade, especialmente em peças grandes que demandam muito tempo de usinagem.

O processo começa fixando a peça sobre a mesa da plaina, que suporta até 400 kg. A ferramenta de corte é instalada no cone ISO 30 do cabeçote e ajustada na altura correta. O operador seleciona uma das 3 rotações disponíveis (185, 370 ou 1.100 rpm) conforme o material. O avanço da mesa é programado via inversor de frequência entre 30 a 500 mm/min. Durante o plainamento, a mesa move automaticamente a peça sob a ferramenta rotativa, removendo material uniformemente. O curso de 1.200 mm permite plainar peças longas em uma passada, garantindo superfície plana e paralela.

A PF-1.0E requer manutenção preventiva regular para garantir precisão e vida útil. É importante verificar periodicamente o alinhamento da mesa e barramento, pois isso afeta diretamente a qualidade do plainamento. A máquina não possui bomba de lubrificação automática dos prismas, exigindo lubrificação manual regular. Os motores de 2,0 cv (cabeçote) e 0,5 cv (mesa e travessão) necessitam inspeção das escovas e rolamentos. O cone ISO 30 deve ser limpo após cada uso para evitar desgaste prematuro. Com peso de 1.100 kg, a máquina precisa de base nivelada e estável para manter a precisão dimensional.

O valor da PF - 1.0 E é cotado sob demanda e varia conforme a necessidade de cada cliente, incluindo acessórios, ferramentas e opcionais. Por ser tecnologia nacional, fabricada pela Chinelatto em Limeira, SP, desde 1962, você conta com atendimento ágil da nossa equipe técnica. Peças de reposição: várias ficam em estoque e as demais são fabricadas dentro de um prazo razoável. Solicite sua cotação em chinelatto.com.br/contato — muito em breve nossa equipe de vendas entrará em contato.
