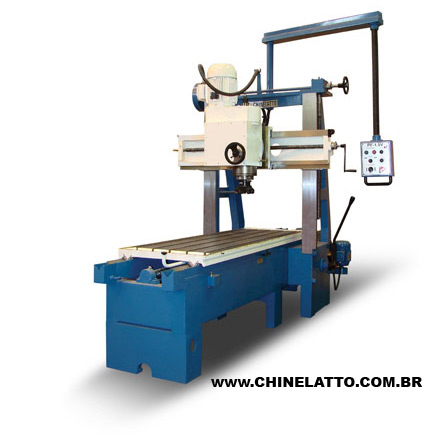

Plaina de mesa fresadora
Modelo: PF - 1.5 E


Plaina de mesa fresadora


Links
Baixar Catálogo em PDF
 (1.46 MB)




Características Técnicas
MESA:
Capacidade "normal" de usinagem
( Comprimento x Largura x Altura )
1.600 x 670 x 770 mm
Dimensão da mesa - "normal" (compr. x larg.) 1.600 x 550 mm
Curso longitudinal útil 1.500 mm
Mesa - 12 avanços via grade de engrenagens - mm / min   1ª montagem: 30 - 40 -   60 -  80 - 210 -    440 mm por minuto
  2ª montagem: 70 - 90 - 145 - 190 - 530 - 1.080 mm por minuto
Motor para avanço da mesa 1,0 / 1,6 cv
Movimento manual da mesa Opcional
Capacidade estimada de peso distribuído sobre a mesa 1.000 kg

BASE/BARRAMENTO:
Comprimento aproximado 2.500 mm
Bomba de lubrificação centralizada Opcional

PASSAGEM ENTRE COLUNAS :
Normal (largura x altura) 700 x 670 mm

CABEÇOTE FRESADOR R-8:
Engrenagens temperadas - dentes retificados - 08 rotações (A)  85 - 230 - 320 -    930 rpm (2,5 cv)
(B) 160 - 470 - 650 - 1.890 rpm (4,0 cv)
Inclinação máxima lateral - esquerda / direita 45º / 45º
Cone do eixo árvore IS0 40
Avanço máximo do eixo árvore-manual 40 mm
Bomba de lubrificação interna Automática

TRAVESSÃO:
(1) Velocidade de avanço vertical - normal / motor 220 mm por minuto - motor 0,5 cv

TENSÃO ELÉTRICA:
Tensão elétrica normal instalada 220 volts – 60hz – 3 fases

DIMENSÕES - PESO:
Peso Líquido Aproximado 1.800 kg
Dimensões da máquina em funcionamento (Compr. x Largura x Altura) 3,9 x 1,6 x 2,1 m
Dimensões da máquina para transporte (Compr. x Largura x Altura) 2,5 x 1,6 x 2,1 m

OPCIONAIS PARA PF-1.5E:

SUB-CABEÇOTE PARA USINAR A 90 GRAUS:
Adaptável ao cabeçote fresador R-8, cone ISO 40.
Giro sob a base 360 graus.

BOMBA DE LUBRIFICAÇÃO AUTOMÁTICA:
Centralizada, automática, nos guias prismáticos da base.

MOVIMENTO MANUAL DA MESA:
Para avanço longitudinal na mesa.

DIGITAL:
Medição via réguas de leitura digital nos eixos x - y - z.

FERRAMENTAS DE USINAGEM:
Ferramentas a 45 graus para pastilhas intercambiáveis Ø 80 e Ø 100 mm.
Jogo de pinças e mandril.

PAINEL DE COMANDO ELÉTRICO:
Com proteção para motores via relês térmicos, com contatores e fim de
curso reguláveis na mesa, nas colunas e no travessão.

OUTROS:
Platô com rebolos segmentados.
Balanceador para rebolos e afiador.
Refrigeração e bacia.
Ferramenta bailarina e platô Ø 290 mm.
Proteção de guias prismáticos.

Especificações Técnicas Sujeitas a Alterações
