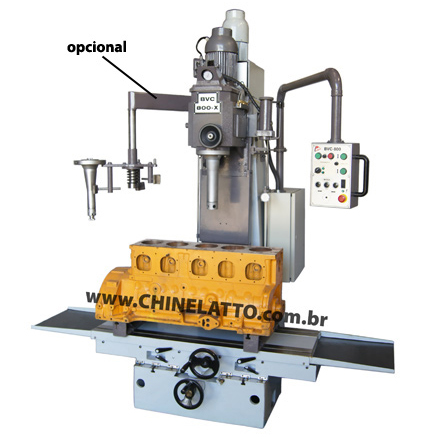

RECTIFICADORA DE CILINDROS MOD. BVC-800-X
MODELO: BVC-800X
Catálogo
 (533.04 KB)


RECTIFICADORA DE CILINDROS MOD. BVC-800-X





DATOS TÉCNICOS:
CAPACIDAD
- capacidad de rectificar com accesórios normales Ø55 a 130 mm
- capacidad de rectificar com acesórios extras Ø39 a 150 mm

VELOCIDADES DE TRABAJO
- velocidad variable de giro del eje porta herramienta 30 a 800 rpm
- velocidad variable del avance vertical 50 a 1.000 mm/min

DIMENSIONES Y DISTANCIAS
- avance longitudinal maximo 1.210 mm
- avance transversal máximo 100 mm
- dimensiones de mesa – largo x ancho 1.350 x 450 mm
- avance vertical del cabezal 700 mm
- distancia columna – eje porta herramienta 275 mm
- altura entre mesa – cabezote de rectificar superficie plana 1.100 mm

ELECTRICA
- tensión eléctrica normal instalada 220 volts – 60hz – 3 fases
- potencia total instalada 5,87 cv

DIMENSIONES Y PESO
- dimensiones de la máquina em funcionamiento 3,45 x 1,6 x 2,35 m
- embalaje del flete marítimo 1,67 x 1,64 x 2,65 m
- peso neto – bruto – aproximado 1.650 kg / 2.100 kg

ACCESÓRIOS NORMALES:
(1) Eje porta herramienta nº 1 p/ rectificar cilindros Ø55 a 85 mm
(1) Eje porta herramienta nº 2 p/ rectificar cilindros Ø80 a 150 mm
(2) Dispositivos para medir herramienta equipado com un micrometro cada lectura em milimetros em el diámetro;
(1) Reloj comparador p/centrar eje porta herramienta instalado em el cabezal de la máquina
(1) Reloj indicador instalado em la columna para medir aproximación fina;
(8) Herramientas de rectificar cilindros
              - 02 de Ø 20 x 40 mm - 1 c/ vídea soldada y 1 de pastilla de inserto industrial.
              - 02 de Ø 20 x 50 mm - 1 c/ vídea soldada y 1 de pastilla de inserto industrial.
              - 02 de Ø 20 x 60 mm - 1 c/ vídea soldada y 1 de pastilla de inserto industrial.
              - 02 de Ø 20 x 70 mm - 1 c/ vídea soldada y 1 de pastilla de inserto industrial.
(2) Herramientas de chaflan;
(1) Dispositivo de centrado;
(3) Pares de calzos de hierro fundido para fijar bloques;
(1) Bomba de lubricación instalada em la máquina;
(1) Protección móbil de lata contra virutas em el operador;
(4) Llaves de servicio: 1/8”-5/32”-3/16” e M12;
- Arandelas, tuercas, latas de fijación;

ACCESÓRIOS OPCIONALES

(1) Eje porta herramienta nº 0 p/ rectificar cilindros Ø39 a 55mm, equipado c/ 01 dispositivo de centrado c/ 01 reloj comparador, 01 dispositivo de medición de herramienta com 01 micrómetro y 02 cuchillas de videa soldadas;

(1) Eje porta herramienta nº 03 p/ rectificar cilindros Ø100 a 160 mm, equipado c/ 01 dispositivo de medición c/ 01 micrometro, 01 cuchilla de videa soldada y 01 cuchilla de pastilla de inserto industrial;
(1) Dispositivo para fijar bloques em “V” grados fijos a 30º e 45º equipado c/ 01 barra redonda;
(1) Dispositivo universal para fijar bloque en “V”, inclináble, equipado con 02 escuadros a 30º e a 45º y com 01 barra redonda;


Especificaciones técnicas sujectas a alteraciones
