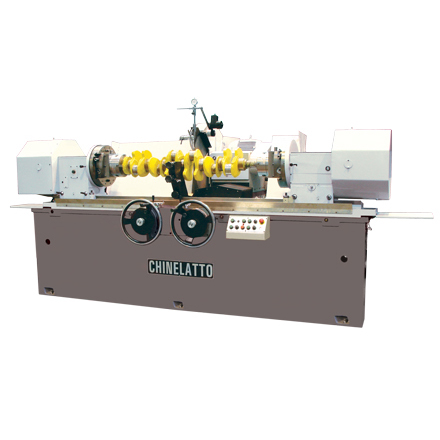

Rectificadora de Cigüeñal Hidráulica RVC-1500HVP Chinelatto
RVC-1500HVP
Rectificadora de Cigüeñal Hidráulica 1,5 Metros — RVC-1500HVP
RVC-1500HVP
Solicitar Presupuesto
Solicitar Presupuesto
Hablar por WhatsApp +55 (19) 98154-8015
Piezas de Repuesto
Preguntas Frecuentes
Catálogos
Recibir catálogo por correo
¡Catálogo enviado!
Revise su bandeja de entrada (y el spam, por si acaso).
Diferenciales B2B
Fabricación Propia desde 1962
Tradición e ingeniería brasileña
Garantía y Piezas Genuinas
Soporte técnico directo de fábrica
Envío y Exportación
Atención a toda América Latina
Descripción
Rectifica cigüeñales con precisión P4 y avance hidráulico automático. Capacidad 1500mm entre platos, volteo Ø540mm, medición continua y estructura hierro fundido. Ideal para talleres profesionales.
Especificaciones Clave
Velocidades variables de giro
20~100 rpm
Espesor máximo de la muela
43,1 mm
Espesor mínimo de la muela
17 mm
FABRICANTE
Fabricante
CHINELATTO
Modelo
RVC-1500HVP
Categoría
Rectificadora de Cigüeñales
Video
▶ YouTube
Catálogo
PT · ES · EN
Especificaciones Técnicas
FORMA DE CONSTRUCCIÓN
- Toda la estructura construida en hierro fundido nervado.
- Cabezal portamuela con avance automático vía hidráulico.

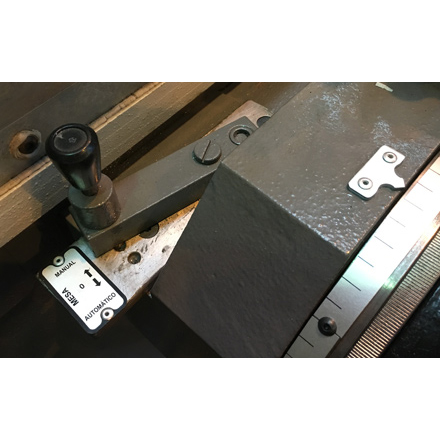

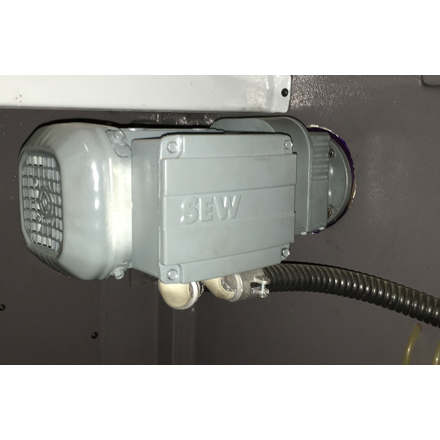

- Mesa con avance automático vía motorreductor.

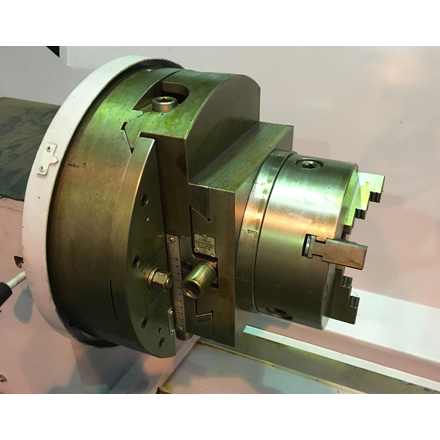

- Placas de centrado rápido cruzado.

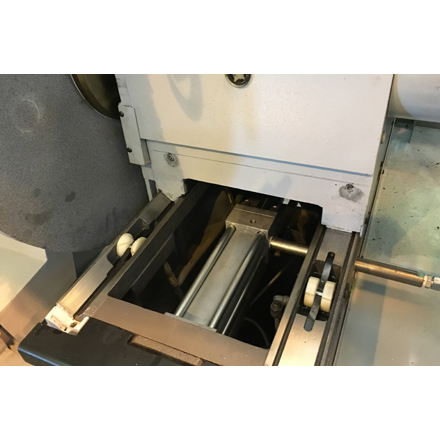

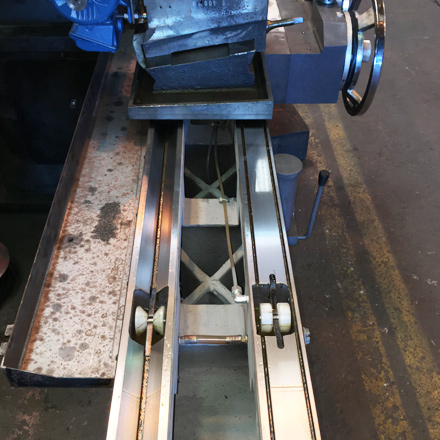

- Protección de fuelle en las guías del cabezal portamuela.
- Rodamientos de precisión P4 en los cabezales portacigüeñal.
- Dispositivo de medición continua con 01 lámina para agilizar la operación.
CAPACIDAD
| Distancia entre platos universales | 1.500 mm |
| Diámetro máximo de volteo | Ø540 mm |
| Movimiento cruzado de centrado | 80 x 5 mm |
CABEZAL PORTACIGÜEÑAL
| Altura del centro hasta la mesa | 270 mm |
| Velocidades variables de giro | 20~100 rpm |
| Velocidad de avance automático de la mesa | 3.000 mm/min |
| Diámetro del plato universal | Ø200 mm |
| Capacidad de las lunetas | Ø25 ~ Ø125 mm |
CABEZAL PORTAMUELA
| Diámetro máx. de la muela nueva | Ø711,2 mm |
| Espesor máximo de la muela | 43,1 mm |
| Espesor mínimo de la muela | 17 mm |
| Diámetro interior de la muela | Ø203,2 mm |
| Velocidad de giro de la muela | 1.150 rpm |
| Velocidad de avance del cabezal portamuela | 2.000 mm/min |
MOTORES
| Potencia total de los motores | 7,62 hp |
TENSIÓN ELÉCTRICA
| Tensión eléctrica normal | 220v - 60hz - 3 fases |
DIMENSIONES - PESO
| Área ocupada en funcionamiento | 4,8 x 2,5 m |
| Dimensiones de la máquina con embalaje | 3,3 x 2,2 x 2,1 m |
| Peso neto | 3.330 kg |
| Peso bruto | 4.050 kg |
ACCESORIOS NORMALES
- (01) Muela - Ø711,2 mm x 19,0 x 203,2 mm con 01 flange portapiedra
- (01) Electrobomba de refrigeración con tanque
- (02) Platos universales Ø200 mm con mordazas y llaves
- (01) Dresador de radio y cara de la muela (sin diamante)

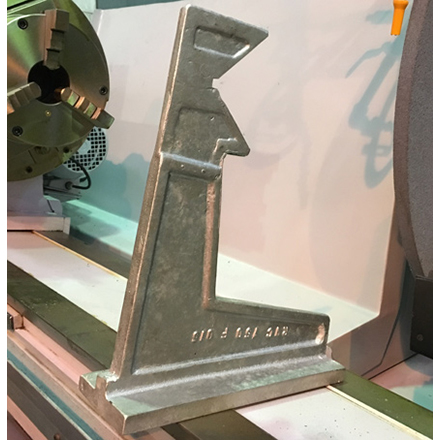

- (01) Escuadra en "V" para centrado

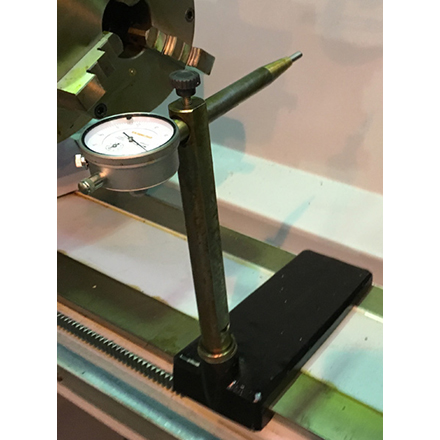

- (01) Dispositivo de medición continua con 01 reloj en mm

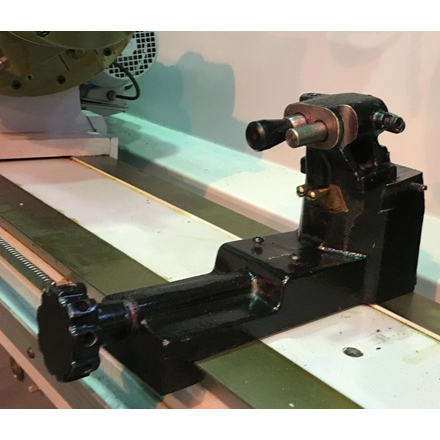

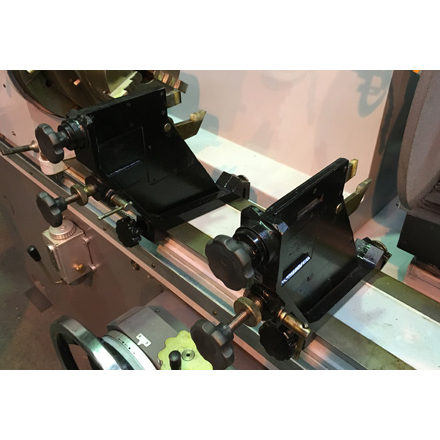

- (02) Lunetas de apoyo de 7 mm y 12 mm
- (01) Llave de extracción de muela
- (02) Puntos de centro
- (07) Llaves Allen: (02) 8 mm; (01) 1/4"; (01) 3/16"; (01) 5/32"; (01) 1/8"; (01) 3/32"; (01) llave de trinquete

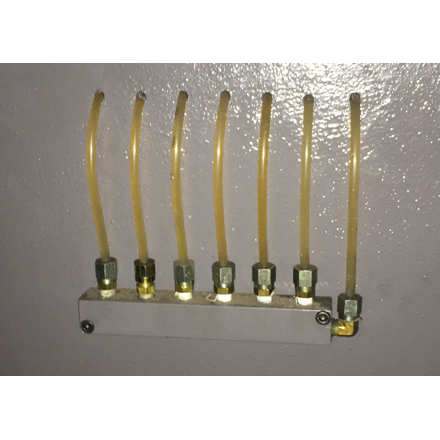

- (01) Bomba de lubricación manual de aceite
- (01) Contrapeso del carro de la muela
- (01) Protección contra salpicaduras
- (09) Antivibradores
ACCESORIOS OPCIONALES
- Muela - Ø711,2 mm x espesor: 17,0 x 203,2 mm
- Muela - Ø711,2 mm x espesor: 19,0 x 203,2 mm
- Muela - Ø711,2 mm x espesor: 25,4 x 203,2 mm
- Muela - Ø711,2 mm x espesor: 31,8 x 203,2 mm
- Muela - Ø711,2 mm x espesor: 38,1 x 203,2 mm
- Muela - Ø711,2 mm x espesor: 43,1 x 203,2 mm
- Flange portapiedra - "extra"
- Pulidora portátil de cigüeñal
- Balanceador de muela con 01 eje falso
- Papel filtro del refrigerante
- Diamante
Especificaciones sujetas a alteraciones sin previo aviso. Algunas capacidades indicadas pueden requerir accesorios opcionales. Confirme las dimensiones exactas durante la cotización.
Video Demostrativo
RVC-1500HVP
Rectificadora de Cigüeñal Hidráulica 1,5 Metros — RVC-1500HVP
Reproducir vídeo
Preguntas Frecuentes
▸ ¿Para qué sirve una máquina rectificadora de cigüeñales hidráulica?
Una rectificadora de cigüeñales hidráulica sirve para mecanizar y corregir cigüeñales con defectos como rayas, ovalización de muñones o falta de medida. La RVC-1500HVP Chinelatto trabaja con precisión P4 y avance automático hidráulico, garantizando acabado profesional. Capacidad para cigüeñales de hasta 1500mm entre platos y volteo de Ø540mm. Ideal para talleres que hacen rectificado de motor completo y necesitan calidad constante en el resultado final.
▸ ¿Cuál es la capacidad máxima de la rectificadora RVC-1500HVP?
La rectificadora RVC-1500HVP tiene capacidad de 1500mm de distancia entre platos universales, permitiendo trabajar cigüeñales grandes de camiones y tractores. El diámetro máximo de volteo es Ø540mm. Utiliza muela de hasta Ø711mm con espesores de 17 a 43mm. Potencia total de 7,62hp con motor de velocidad variable de 20 a 100rpm. Peso de 3.330kg y ocupa área de 5,3 x 2,5m en funcionamiento. Construcción robusta en hierro fundido nervurado.
▸ ¿Qué tipos de cigüeñal puede trabajar esta rectificadora?
La RVC-1500HVP trabaja cigüeñales de autos, camionetas, camiones, tractores y máquinas industriales que tengan hasta 1500mm de largo y Ø540mm de diámetro máximo. Las lunetas soportan muñones de Ø25 a Ø125mm. El sistema de centrado cruzado y platos universales Ø200mm permiten fijar diferentes tipos de cigüeñal con seguridad. La medición continua garantiza precisión en cualquier tamaño de pieza, desde motores pequeños hasta grandes motores diesel.
▸ ¿Cuál es la diferencia entre rectificadora de cigüeñales manual e hidráulica automática?
La rectificadora hidráulica como la RVC-1500HVP tiene avance automático controlado por sistema hidráulico, garantizando velocidad y presión constantes durante todo el corte. La manual depende del operador girar los volantes, causando variación en el acabado. La hidráulica también tiene medición continua que para automáticamente en la medida correcta. Resultado: mayor precisión, acabado uniforme y productividad hasta 3x mayor. La manual es más barata pero exige operador muy experimentado para buen resultado.
▸ ¿Cómo funciona el sistema de medición continua de esta rectificadora?
El sistema de medición continua de la RVC-1500HVP usa una lámina que está constantemente tocando el cigüeñal durante la rectificación. Cuando el muñón alcanza la medida programada, la máquina para automáticamente el avance de la muela. Esto elimina error humano y evita pasar de la medida. El operador solo necesita posicionar la pieza, programar la medida final y presionar el botón. La máquina hace todo el trabajo sola, garantizando precisión repetible y evitando desecho por falta de atención.
▸ ¿Qué mantenimiento necesita una rectificadora de cigüeñales hidráulica?
Mantenimiento diario: limpiar viruta, verificar nivel de aceite hidráulico y fluido refrigerante. Semanal: cambiar papel filtro, limpiar tanque refrigerante. Mensual: lubricar guías, verificar tensión correas, calibrar medición continua. Los rodamientos P4 de la RVC-1500HVP duran más que rodamientos comunes si están bien lubricados. Cambiar aceite hidráulico cada 2000 horas. Dresado de la muela según necesidad para mantener corte afilado. Con mantenimiento adecuado, la máquina funciona 20+ años sin problemas mayores.
▸ Rectificadora de Cigüeñal Hidráulica 1,5 Metros RVC-1500HVP: ¿cuánto cuesta?
El precio de la RVC-1500HVP se cotiza bajo demanda y varía según la necesidad de cada cliente, incluyendo accesorios, herramientas y opcionales. Con tecnología propia desarrollada por Chinelatto en Brasil desde 1962, usted cuenta con la atención ágil de nuestro equipo técnico. Repuestos: varios se mantienen en stock y los demás se fabrican en un plazo razonable. Solicite su cotización en chinelatto.com.br/contacto — muy pronto nuestro equipo de ventas se pondrá en contacto.
