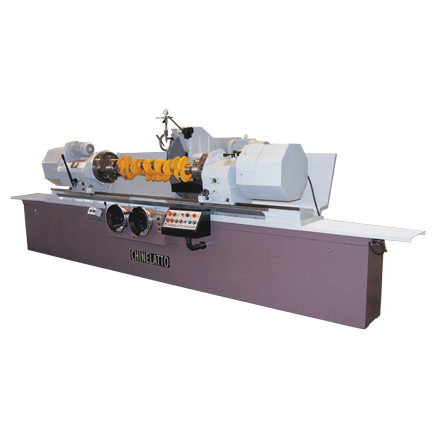

RECTIFICADORA HIDRÁULICO DE CIGUEÑALES - MOD. RVC-2200-H

MODELO: RVC-2200H

RECTIFICADORA HIDRÁULICO DE CIGUEÑALES - MOD. RVC-2200-H

Haga clic en la imagen para ver ampliada

Outras Máquinas - Clique Aqui !

Accesorios:

RVC120-F103

Politriz portátil de Virabrequim

Dispositivo de medición continua con reloj indicador

Datos Técnicos

CAPACIDAD
Distancia entre platos	2.200 mm
Distancia mesa-centro cabezal	300 mm
Diámetro máximo de volteo	600 mm
Platos en cruz - Desplazamiento máximo	80 x 5 mm
Capacid de las lunetas	25-80 mm / 80-125 mm

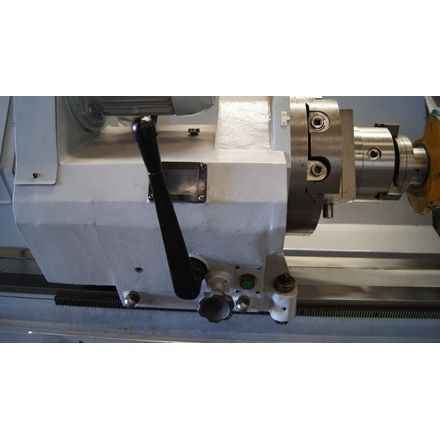

CABEZAL PORTA CIGÜENAL
Rotacciones - via variador electronico de ciclaje del motor	20 ~ 80 rpm
Desplazamiento rápido automático de la mesa-electromecanico	3 m/min
Desplazamiento lento per giro del volante	50 mm/giro

CABEZAL PORTA PIEDRA
Velocidad de rotacción - piedra	1.060 rpm
Diámetro x espesor – mín. ~ máx. piedra	Ø 812,8 x 19,05 ~ 44,45 mm x Ø 304,8 mm
Desplazamiento rápido automático de la piedra – hidraulico	3,25 m/min
Desplazamiento micrométrico manual-per giro volante	1 mm/giro

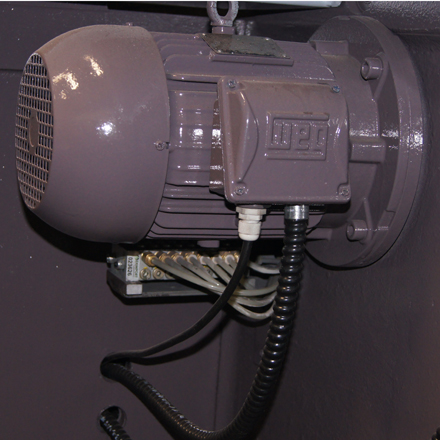

MOTORES
Cabezal porta Cigüeñal	3,0 cv
Cabezal porta piedra	7,5 cv
Mesa - Desplazamiento automático	1,0 cv

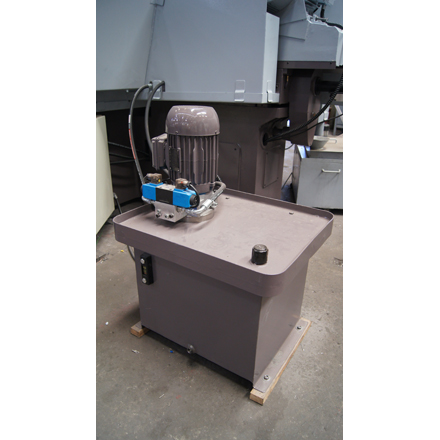

Hidraulico	2,0 cv
Electrobomba de refrigeración	0,12 cv

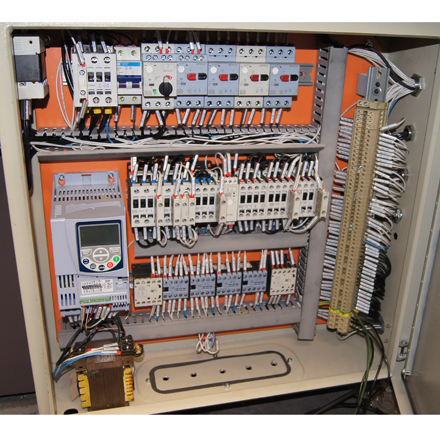

TENSIÓN ELÉCTRICA
Tensión eléctrica normal instalada	220 volts – 60hz – 3 fases
Potencia Instalada	13,62 cv

DIMENSIONES-PESO
Dimensiones de la máquina (Largo x Ancho x Altura)	4,9 x 2,5 x 1,7 m
Dimensiones de la máquina en funcionamiento (Largo x Ancho x Altura)	8,1 x 2,5 x 1,7 m
Embalaje marítimo (Largo x Ancho x Altura)	5,1 x 2,6 x 1,95 m
Peso Aprox. Neto – Bruto	5.600 kg / 7.000 kg

ACCESÓRIOS NORMALES

- 01 Piedra Ø 812,8 mm x 19,05 mm x Ø 304,8 mm (32" x 3/4" x 12")

- 01 Flanje y contra flanje porta piedra

- 01 Electrobomba refrigeración con tanque

- 02 Placas universales Ø 8" c/ 3 garras

- 01 Dispositivo p/ rectificar banda y rayos de piedra (sin diamante)

- 01 Dispositivo centrador con reloj comparador en mm

- 01 Escuadra en "V" p/ primer centrado

- 01 Dispositivo de medición contínua con reloj comparador en mm

- 02 Lunetas

- 01 Extractor cubo de piedra

- 02 Puntos de centro

- 01 Juego llaves servicio: 3 allen y 2 fijas

- 01 Bomba para injeccion manual de aceite

- 01 Pareja de contra-pesos de suplemento

- 01 Protección de chapa contra salpicaduras

ACCESORIOS OPCIONALES

- Piedra Extra - espesor 19,05 mm / 25,4 mm / 31,751 mm / 38,1 mm / 44,45 mm

- 01 Aparato p/ equilibrar piedra con 01 eje

- Flange extra

- Diamante para reavivar piedra

- Luneta extra

- 01 Aparato de centrado rápido con rulemanes y reloj en mm

Especificaciones técnicas sujectas a alteraciones
