BROQUEADORA DE CILINDROS COLCHAO DE AR COM MESA - MOD. BCP-1000
MODELO: BCP-1000
Catálogo
 (339.16 KB)

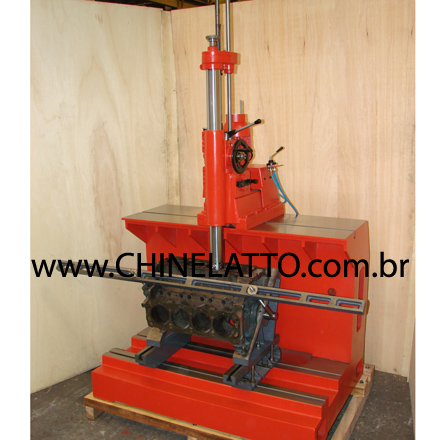

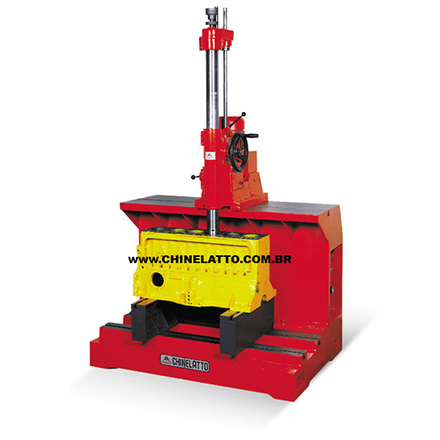

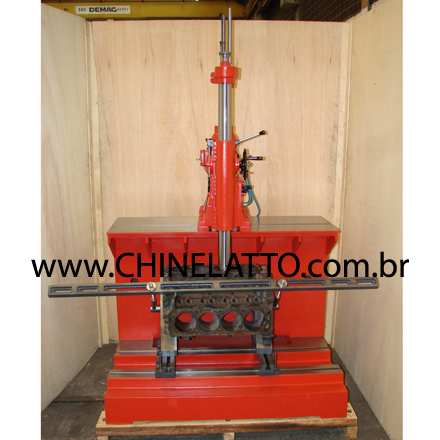

BROQUEADORA DE CILINDROS COLCHAO DE AR COM MESA - MOD. BCP-1000


Clique na imagem para exibir ampliado


Descrição:
Esta broqueadora de cilindros abre cilindros de diametros Ø66 a 130mm, com precisão e rápidez de fixação através de deslocamento sobre colchão de ar.

Tags:
broqueadora, bloqueadora, broquear, broqueamento, cilindro, cilindros, usinagem de cilindro, máquina para cilindros




Características Técnicas
CAPACIDADE
Deslocamento do eixo porta-ferramenta - via colchão de ar
Comprimento máximo do bloco a usinar 1.000 mm
Capacidade de usinar cilindros - diâmetros mínimo ~ máximo Ø 66 ~ 130 mm
Profundidade máxima do furo 335 mm
02 Rotações de ferramenta 265 - 380 rpm
Avanço de corte por volta da ferramenta 0,09 mm
Avanço de corte 27 - 38 mm / min
Motor Elétrico 0,75 cv
Potência pneumática mínima  7 bar

TENSÃO ELÉTRICA
Tensão elétrica normal instalada 220 volts – 60hz – 3 fases
Potência Instalada 0,75 cv

DIMENSÕES - PESO
Embalagem marítima (Compr. x Largura x Altura) 1,5 x 1,0 x 2,1 m
Peso Aprox. Líquido – Bruto 960 kg / 1.100 kg

ACESSÓRIOS NORMAIS
- 02 Ferramentas de usinagem Ø 8 x 30 mm
- 06 Suportes de ferramenta:
      - 2 de Ø 20 x 48 mm
      - 2 de Ø 20 x 55 mm
      - 2 de Ø 20 x 70 mm
- 01 Dispositivo p/ medição de ferramenta com 01 micrômetro
- 01 Padrão e 01 calço
- 01 Rebolo diamantado e 01 dispositivo p/ fixação de ferramenta p/ afiar
- 01 Bomba de lubrificação tipo manual
- 06 Jogos de pinos de centragem
- 03 Pares de calços de apoio de blocos
- 01 Filtro de ar acoplado na máquina

ACESSÓRIOS OPCIONAIS
- Ferramentas extras
- Rebolo diamantado extra

Especificações Técnicas Sujeitas a Alterações
