BROQUEADORA DE CILINDROS - SORVETEIRA - MOD. BVC90VE (01 VELOCIDADE)
MODELO: BVC-90VE
Catálogo
 (1.25 MB)
Video


BROQUEADORA DE CILINDROS - SORVETEIRA - MOD. BVC90VE (01 VELOCIDADE)


Clique na imagem para exibir ampliado


Descrição:
Broqueadora de cilindros de motos e de automóveis, usina cilindros de diâmetro 47 até 90 mm.

Tags:
broqueadora, broquear, cilindro, cilindros, moto, motocicletas, sorveteira, máquina para cilindros






Características Técnicas
CAPACIDADE
Capacidade de usinar cilindros - diâmetros mínimo ~ máximo Ø 47 ~ 90 mm
01 Rotação de ferramenta 420 rpm
Avanço de corte por volta da ferramenta 0,08 mm
01 Velocidade de avanço de corte 50 mm / min
Profundidade máxima de usinagem 300 mm
Transmissão de rotação da ferramenta via correia
Motor Elétrico 0,5 cv
Desarme automático na profundidade normal
Mesa p/ fixação de cilindros de motos normal

TENSÃO ELÉTRICA
Tensão elétrica normal instalada 220 volts – 60hz – 3 fases
Potência Instalada 0,5 cv

DIMENSÕES - PESO
Embalagem (Compr. x Largura x Altura) 0,8 x 0,6 x 1,7 m
Peso Aprox. Líquido – Bruto 80 kg / 100 kg

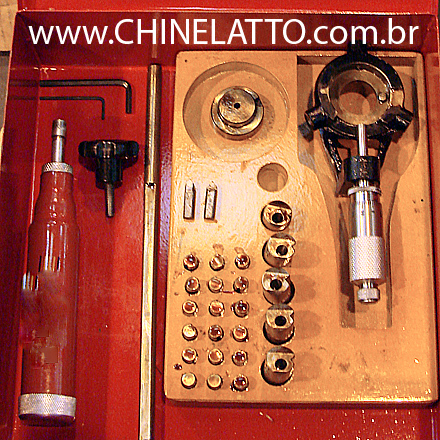

ACESSÓRIOS NORMAIS
- 02 Ferramentas para usinar cilindros Ø 8 x 30 mm
- 04 Suportes para fixar ferramentas:
     - 02 de Ø 20 x 37,5 mm
     - 02 de Ø 20 x 44,5 mm
- 01 Micrômetro (mm) para medir ferramenta
- 01 Padrão para zerar micrômetro Ø 28 x 50 x 20 mm
- 01 Bomba para lubrificação (injeção manual)
- 02 Chaves Allen: 3/16" - 3/32"
- 05 Jogos pinos de centragem temperados:
     - 03 peças - p/ usinar Ø 53-62 mm
     - 03 peças - p/ usinar Ø 61-70 mm
     - 03 peças - p/ usinar Ø 69-78 mm
     - 03 peças - p/ usinar Ø 77-86 mm
     - 03 peças - p/ usinar Ø 85-94 mm
- 01 Varão limitador
- 01 Trava do varão limitador
- 01 Mesa para fixação de cilindros de motor

ACESSÓRIOS OPCIONAIS
- Ferramentas Extras
- 01 Afiador de Ferramentas com 01 pedra diamantada

Especificações Técnicas Sujeitas a Alterações
