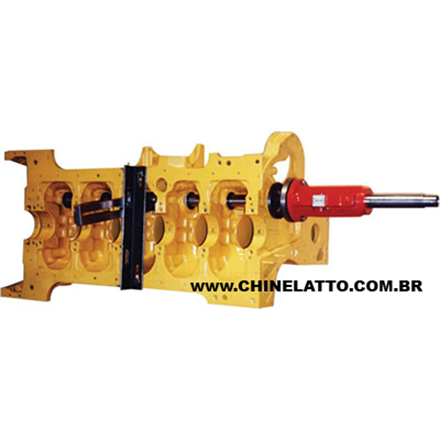

EIXO DE MANDRILHAR COMANDO DE BLOCO DIESEL - MOD. EMC-1
MODELO: EMC-1


EIXO DE MANDRILHAR COMANDO DE BLOCO DIESEL - MOD. EMC-1


Clique na imagem para exibir ampliado


Descrição:
Eixo utilizado para mandrilhar o alinhamento de furos de eixo comando de motores a diesel, com rapidez e precisão.

Tags:
mandrilhar, usinar, usinagem, eixo de comando, bloco, diesel, alinhamento de eixo de comando, alinhar




Características Técnicas
CAPACIDADE
Preparado p/ broquear comando de blocos:
   - Scania 110-111-112-113
   - Volvo N10 - N120
   - Mercedez OM 352-355-366
Diâmetro da barra porta-ferramenta Ø 40 mm
Comprimento da barra porta-ferramenta 1.600 mm
Curso do atuador hidráulico 140 mm
Diâmetro Máximo de Furação p/ 400 rpm Ø 23 mm
Diâmetro Máximo de Furação p/ 920 rpm Ø 13 mm

PESO
Peso Aprox. Líquido – Bruto 86 kg / 96 kg

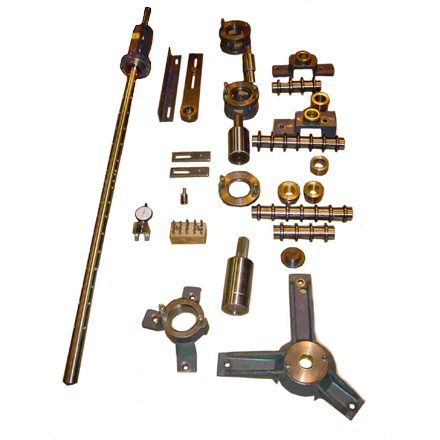

ACESSÓRIOS NORMAIS
- 01 Barra tipo eixo de aço SAE 1045 diâmetro 40 mm
  com diferentes furos p/ alojamento de ferramentas
- 01 Carcaça de avanço hidráulico completa com buchas de bronze
- 01 Apoio de luneta
- 01 Luneta para o eixo
- 01 Conjunto de luneta universal
- 03 Buchas de centragem
- 23 Ferramentas de corte
- 01 Dispositivo p/ ferramenta do Volvo
- 01 Dispositivo p/ ferramenta do Scania
- 01 Dispositivo p/ ferramenta do Mercedes
- 01 Base p/ relogio comparador
- 01 Relógio comparador em milimetros

ACESSÓRIOS OPCIONAIS
- 01 Furadeira portátil p/ acionamento (1.150 w - 220 volts - 5,6A - 400 / 920 rpm)

Especificações Técnicas Sujeitas a Alterações
