FRESADORA DE SEDE E GUIA DE VALVULA - MOD. FSG1500
MODELO: FSG-1500
Catálogo
 (458.01 KB)
Video

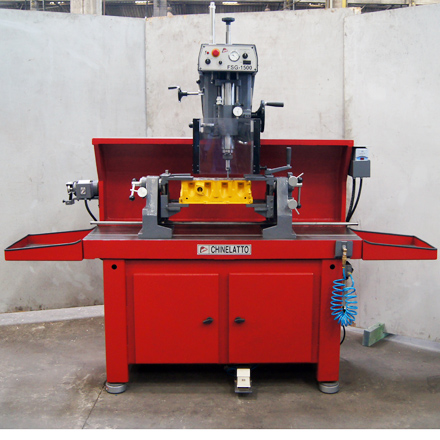

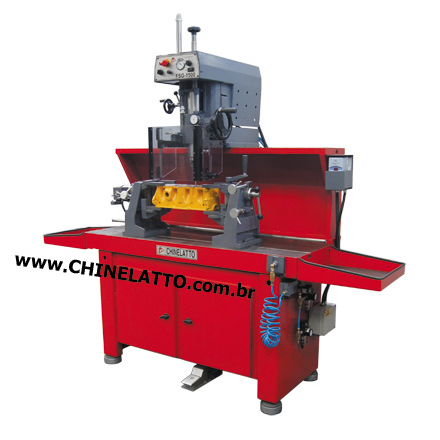

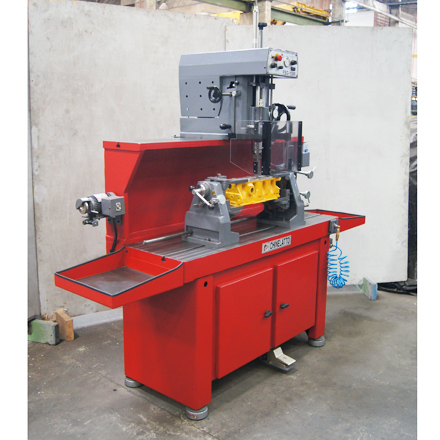

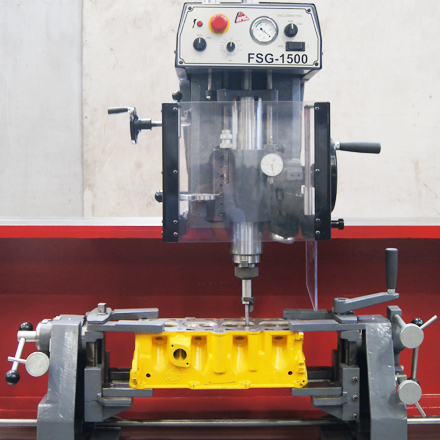

FRESADORA DE SEDE E GUIA DE VALVULA - MOD. FSG1500


Clique na imagem para exibir ampliado


Descrição:
Equipamento para usinagem das sedes e das guias de válvulas de cabeçotes com rapidez e precisão.

Tags:
fresar, fresadora, sede, sedes, assento, assentos, válvula, guia, piloto, broquear sede, usinar assento, usinar sede, usinagem de sedes, máquina para sedes de válvulas, máquina para assentos






Características Técnicas
CAPACIDADE

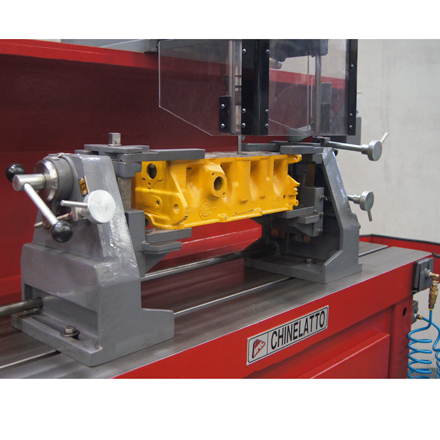

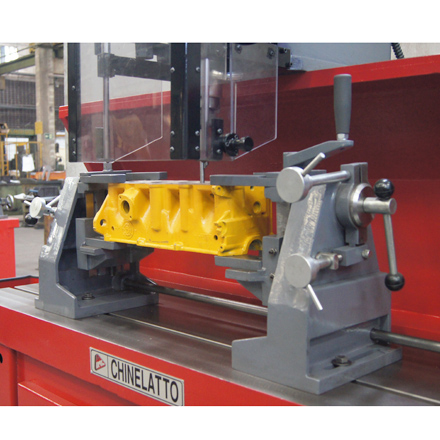

Dimensões máximas do cabeçote a fixar sobre a mesa -
  - sem dispositivo de fixação 1.500 mm
  - com dispositivo de fixação 1.200 mm
Diâmetro mínimo ~ máximo da sede a fresar Ø 18 ~ Ø 60 mm
Distância Mesa - Eixo Porta-Ferramenta 527 mm
Inclinação max. eixo porta-ferramenta + / - 15º

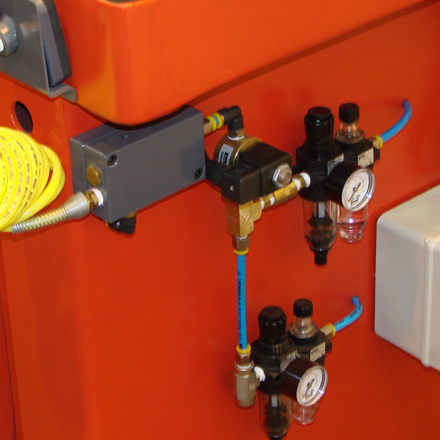

Ar Comprimido Requerido p/ Movimento Eixo Porta ferramenta 6 Bar

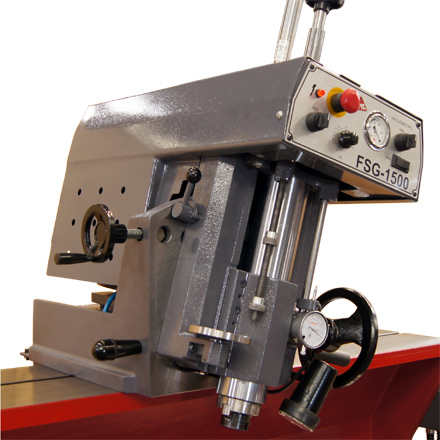

EIXO PORTA-FERRAMENTA

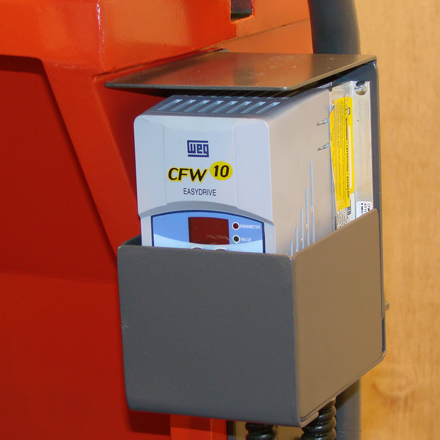

RPM – Velocidade Variável 0 ~ 350 rpm
Cone do Eixo Porta-Ferramenta ISO 30
Curso do Eixo Porta-Ferramenta 200 mm
Motor Elétrico – 220 volts – 60 hz – 3 Fases 1,0 cv

TENSÃO ELÉTRICA
Tensão elétrica normal instalada 220 volts – 60hz – 3 fases
Potência Instalada 1,0 cv

DIMENSÕES - PESO
Dimensões da máquina (Compr. x Largura x Altura) 1,9 x 0,8 x 2,2 m
Dimensões da máquina em funcionamento (Compr. x Largura x Altura) 1,9 x 0,8 x 2,2 m
Embalagem marítima (Compr. x Largura x Altura) 2,1 x 1,1 x 2,33 m
Peso Aprox. Líquido – Bruto 950 kg - 1.200 kg


Especificações Técnicas Sujeitas a Alterações
