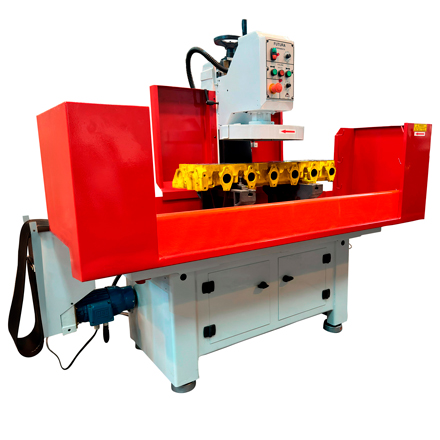

PLAINA DE CABEÇOTES - MOD. FUTURA
MODELO: FUTURA-F1050
Catálogo
 (376.31 KB)


PLAINA DE CABEÇOTES - MOD. FUTURA

Clique na imagem para exibir ampliado


Descrição:

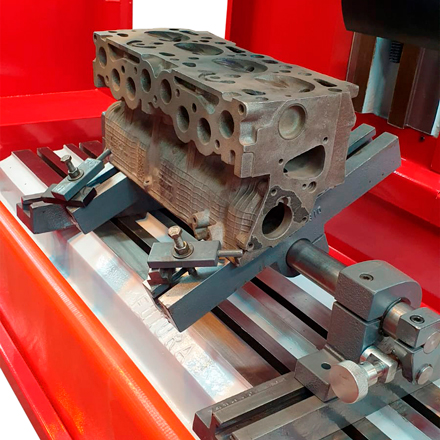

Esta plaina é utilizada para usinar cabeçotes de motor diesel, gasolina e alcool. Plaina 1050 x 245 mm x altura máxima 310 mm.

Tags:
plaina, plainar, usinar, usinagem, bloco, blocos, cabeçote, cabeçotes, máquina de plainar






  Ferramentas:

Ferramenta Plainar - diâmetro 1/2 x 90 mm

PF1-C037

Ferramenta anti-camara - diâmetro 10 x 69.5 mm - com inserto

RSP1200H-G009

Ferramenta de CBN ø12,7mm com suporte p/ plainar ferro fundido

CBN 12.7mm


Ferramenta Plainar - diâmetro 1/2 x 90 mm

Ferramenta anti-camara - diâmetro 10 x 69.5 mm - com inserto

Ferramenta de CBN ø12,7mm com suporte p/ plainar ferro fundido


Ferramenta de PCD ø12,7mm com suporte p/ plainar alumínio

PCD 12.7mm

Dispositivo tipo L para Cabeçotes Base Inclinada

DISPOS. "L"

Dispositivo Americano para Cabeçote Base Inclinada

DISPOSITIVO AMERICANO


Ferramenta de PCD ø12,7mm com suporte p/ plainar alumínio

Dispositivo tipo "L" para Cabeçotes Base Inclinada

Dispositivo Americano p/ Cabeçote base inclinada


Dispositivo para Cabeçotes Inclinados Mod. DI

DISPOSITIVO DI


Dispositivo para Cabeçotes inclinados

Características Técnicas
DADOS TÉCNICOS
Capacidade de plainar (Compr. x Larg. Máximo) 1.050 x 245 mm
Largura x altura máxima da superficie a plainar 245 x 310 mm
Velocidades de giro do eixo porta ferramenta 200 ~ 1.000 rpm
Velocidade variável de avanço de corte 30 ~ 500 mm/min
Tensão elétrica 220 volts – 3 Fases
Potência motora instalada 1,5 cv
Embalagem marítima (C X L X A) 1,6 x 0,80 x 1,6 m
Peso Líquido / Bruto (aprox.) 409 Kg / 649 Kg

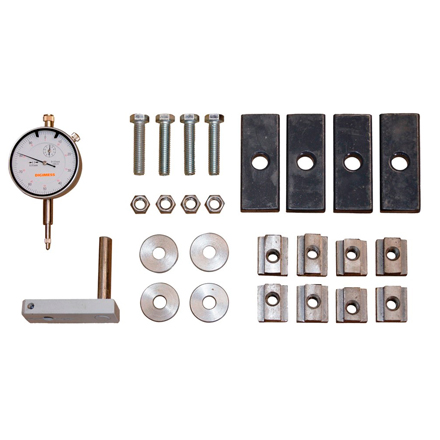

ACESSÓRIOS NORMAIS
(01) Disco porta-ferramenta Ø 250 mm
(01) Ferramenta de vídea soldada Ø12 mm
(01) Contra-peso

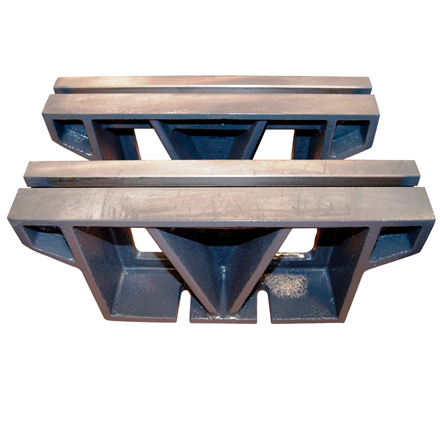

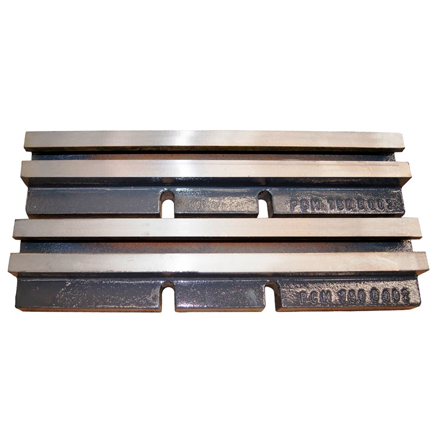

(01) Par de calço 50 x 80 x 390 mm

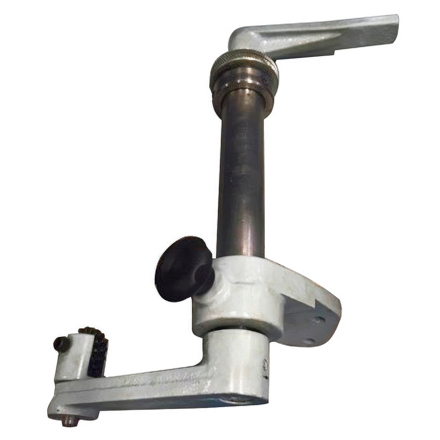

(01) Relógio comparador e (1) suporte para medição altura
(04) Parafuso sextavado 3/8” UNC x 3”
(04) Parafuso sextavado 3/8” UNC x 1.3/4”
(08) Arruelas 3/8”
(04) Porcas 3/8”
(04) Prisioneiros 1/2” x 1.1/4” x 80 mm

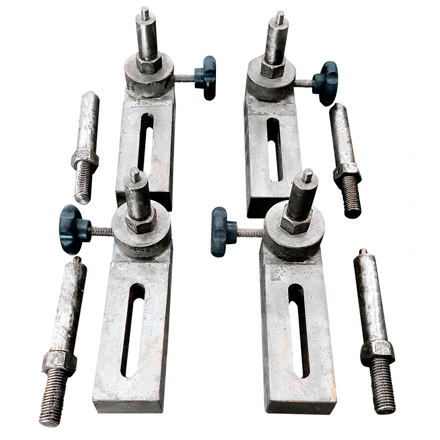

(08) Castanha de fixação

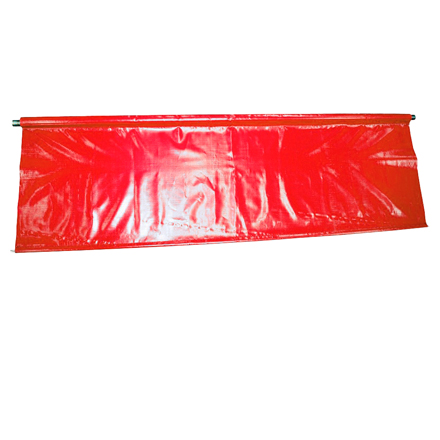

(02) Proteção de borracha para barramento

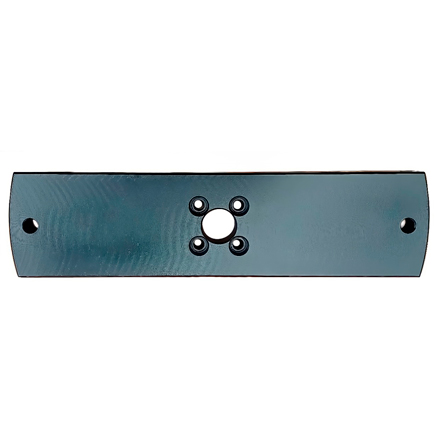

(01) Proteção de chapa do platô
(01) Variador de freqüência do motor de giro da ferramenta
(01) Variador de freqüência do motor de avanço de corte

ACESSÓRIOS OPCIONAIS
Dispositivo tipo “L” para fixar cabeçotes inclinados Fiat e Passat.
Ferramenta de vídea soldada extra.

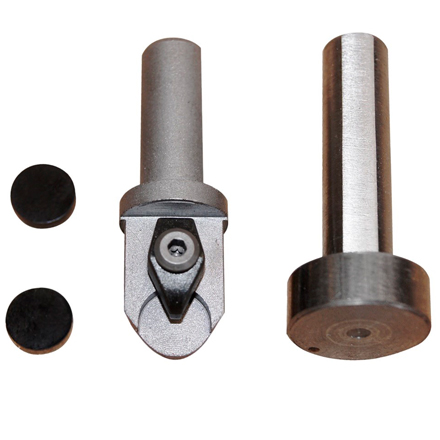

Ferramenta c/ suporte e c/ diamante  CBN diâmetro Ø12,7 mm para ferro fundido.
Ferramenta c/ suporte e c/ diamante tipo PCD diâmetro Ø12,7 mm para alumínio.
Ferramenta c/ suporte c/ pastilha industrial p/ ante-câmara dura cabeçote de alumínio.
Contra pesos para cada ferramenta c/ suporte.
Pastilhas avulsas redondas diâmetro 12,7 mm de CBN, PCD e industrial.

Especificações Técnicas Sujeitas a Alterações
