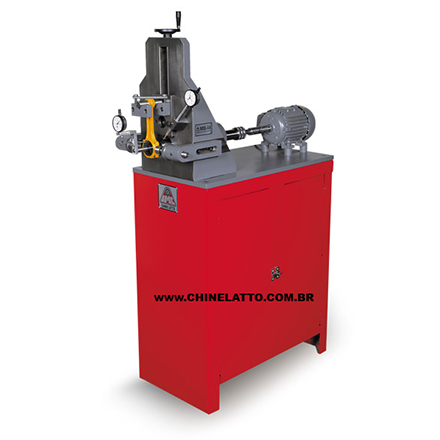

MANDRILHADORA DE BIELAS - MOD. MB-98
MODELO: MB-98
Catálogo
 (633.1 KB)
Video


MANDRILHADORA DE BIELAS - MOD. MB-98




Descrição:
Esta mandrilhadora de bielas permite usinar bielas de furos diâmetros de 15 a 98 mm, com rapidez e eficiência.

Tags:
mandrilhar, mandrilar, usinar, usinagem, biela, maquinar para bielas








Características Técnicas
CAPACIDADE
Capacidade mínima - máxima 15 - 98 mm
01 Rotação mandril porta-ferramenta 1.140 rpm
Motor Elétrico 0,5 cv

MESA PORTA-BIELA
Distância entre centros da biela - mínimo - máximo 80 - 320 mm
01 Avanço automático eixo porta-ferramenta 45 mm/min
Retorno do eixo porta-ferramenta manual

TENSÃO ELÉTRICA
Tensão elétrica normal instalada 220 volts – 60hz – 3 fases
Potência Instalada 0,5 cv

DIMENSÕES - PESO
Embalagem marítima (Compr. x Largura x Altura) 1,00 x 0,50 x 1,60 m
Peso Aprox. Líquido – Bruto 155 kg / 205 kg

ACESSÓRIOS NORMAIS
- 01 Dispositivos p/ centrar biela com 01 relógio comparador
- 01 Dispositivos p/ medir ferramenta com 1 relógio comparador
- 01 Suporte porta-ferramenta
- 03 Ferramentas:
      - 01 de 6 mm
      - 02 de 8 mm
- 01 Expansor p/ fixação de biela com 3 jogos de 3 lâminas cada
  capacidade Ø 47 a 98 mm
- 01 Dispositivo com 02 peças p/ bielas menores que 110 mm entre centros
- 04 Chaves tipo Allen: 2,5 - 3 - 4 - 5 mm
- 01 Calço apoio de biela
- 01 Chave tipo copo p/ expansor

ACESSÓRIOS OPCIONAIS
- 01 Alinhador de bielas modelo A-450 capacidade min~max: Ø 30~98 mm

Especificações Técnicas Sujeitas a Alterações
