PLAINA DE BLOCOS E CABECOTES - MOD. PBC900
MODELO: PBC-900
Catálogo
 (725.57 KB)
Video

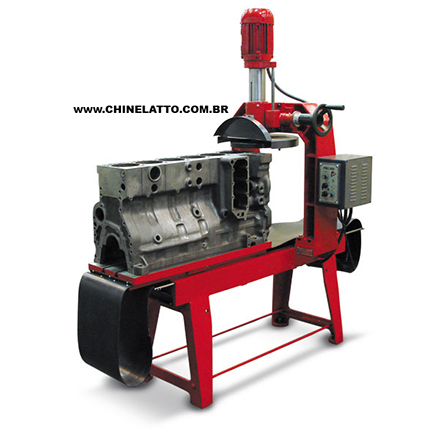

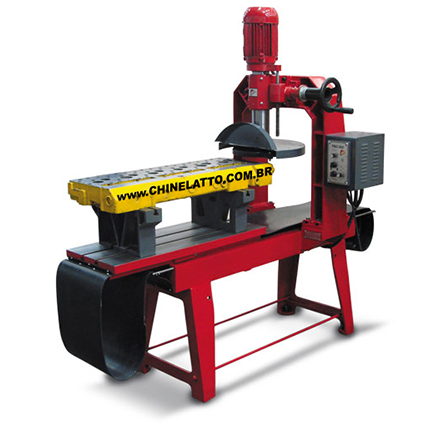

PLAINA DE BLOCOS E CABECOTES - MOD. PBC900


Clique na imagem para exibir ampliado


Descrição:
Esta plaina é utilizada para usinar blocos e cabeçotes de motor diesel, gasolina e alcool. Plaina 900 x 320 mm x altura máxima 480 mm. Curso total 1000 mm.

Tags:
plaina, plainar, usinar, usinagem, bloco, blocos, cabeçote, cabeçotes, máquina de plainar






Características Técnicas
CAPACIDADE
Superfície útil da mesa - comprimento x largura 900 x 350 mm
Comprimento máximo plainável 900 mm
Largura x altura plainável 450 x 450 mm
Passagem entre colunas (largura) 460 mm
Motor eixo porta-ferramenta 1,0 cv
Cabeçote com rotações variáveis 200 ~ 1.100 rpm
Curso vertical do cabeçote 170 mm
Motor acionamento mesa 0,5 cv  - 4 Pólos
Avanço da mesa com variador de velocidades 30 ~ 500 mm/min

TENSÃO ELÉTRICA
Tensão elétrica normal instalada 220 volts – 60hz – 3 fases
Potência Instalada 1,5 cv

DIMENSÕES - PESO
Embalagem marítima (Compr. x Largura x Altura) 2,16 x 1,40 x 2,60 m
Peso Aprox. Líquido – Bruto 800 kg / 1.050 kg

ACESSÓRIOS NORMAIS
- 01 Disco Porta-Ferramenta Ø 290 mm c/ 01 ferramenta Ø 12 mm e contra-peso
- 01 Inversor de frequência p/ giro da ferramenta
- 01 Inversor de frequência p/ avanço da mesa
- 01 Par de calços 130 x 80 x 400 mm
- 01 Par de calços 200 x 80 x 400 mm
- 01 Par de calços 3/4” x 2.1/2” x 440 mm
- 04 Parafusos Sextavados Ø 1/2" x 1.3/4"
- 04 Parafusos Sextavados c/ Porcas Ø 1/2" x 3"
- 04 Parafusos Sextavados Ø 1/2" x 1.1/2"
- 04 Parafusos Allen c/ Cab. Ø 3/8" x 1"
- 08 Castanhas de fixação
- 02 Chaves Elétricas
- 02 Proteção de Borracha p/ barramento
- 01 Proteção de chapa do platô

ACESSÓRIOS OPCIONAIS
- Dispositivo tipo "L" para fixar cabeçotes inclinados de Fiat e Passat
- Dispositivo p/fixar cabeçotes em "V"
- Ferramentas extras
- Ferramenta diamantada tipo CBN p/ ferro fundido
- Ferramenta diamantada tipo PCD p/ aluminio

Especificações Técnicas Sujeitas a Alterações
