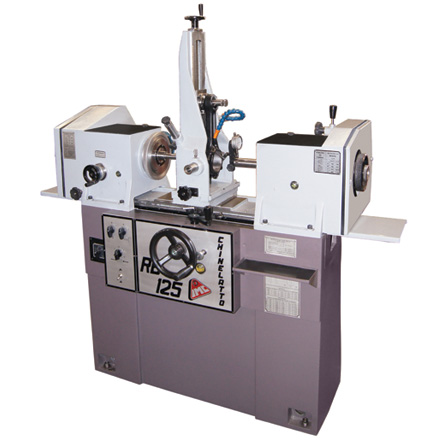

RETIFICADORA E MANDRILHADORA DE BIELAS - MOD. RB-125
MODELO: RB-125
Catálogo
 (647.38 KB)
Video


RETIFICADORA E MANDRILHADORA DE BIELAS - MOD. RB-125




Descrição:
Esta máquina permite executar, no mesmo equipamento, tanto o mandrilhamento da biela quanto sua retificação, com rapidez e precisão.

Tags:
retífica, retificar, retificadora, mandrilhar, mandrilhamento, mandrilhadora, biela, bielas, máquina para bielas






Características Técnicas
CAPACIDADE
Avanço diametral pedra a cada volta 0,25 mm
Capacidade mínima - máxima 30 - 125 mm
03 Rotações eixo porta-pedra 3.500 - 5.200 - 9.250 rpm
03 Rotações cabeçote planetário 80 - 125 - 200 rpm
Motor Elétrico 2,0 cv

CABEÇOTE DE MANDRILHAR
Capacidade mínima - máxima 15 - 125 mm
08 Rotações mandril porta-ferramenta 160-290-320-510-570-880-1010-1730 rpm
Motor Elétrico 1,6/0,9 cv

MESA PORTA-BIELA
Altura do mandril à mesa 175 mm
Distância entre centros da biela - mínimo - máximo 110 - 500 mm
Avanços automáticos da mesa 30-50-60-100 mm
Motor Elétrico 0,4/0,63 cv

REFRIGERAÇÃO
Eletro-bomba de refrigeração 0,12 cv
Tanque de líquido refrigerante 15 lt

TENSÃO ELÉTRICA
Tensão elétrica normal instalada 220 volts – 60hz – 3 fases
Potência Instalada 4,32 cv

DIMENSÕES - PESO
Dimensões da máquina (Compr. x Largura x Altura) 1,90 x 0,90 x 1,83 m
Dimensões da máquina em funcionamento (Compr. x Largura x Altura) 1,90 x 0,90 x 1,83 m
Embalagem marítima (Compr. x Largura x Altura) 1,90 x 1,10 x 2,05 m
Peso Aprox. Líquido – Bruto 1.170 kg / 1.500 kg

ACESSÓRIOS NORMAIS
- 03 Eixos porta-pedra p/ retificar:
    - 01 - Ø 150 x 20 mm
    - 01 - Ø 180 x 11,7 mm
    - 01 - Ø 207 x 9,5 mm
- 08 Pedras de rebolo
- 04 Eixos mandril porta ferramenta de mandrilar:
    - 01 - Ø 235 x 16 mm
    - 01 - Ø 235 x 25 mm
    - 01 - Ø 235 x 30 mm
    - 01 - Ø 235 x 39 mm
- 01 Dispositivo de medição da ferramenta equipado com relógio
  comparador e com 2 hastes p/ medição de ferramenta de mandrilar
- 04 Ferramentas de mandrilar
- 04 Polias de troca de rotações do eixo porta pedra
- 01 Dispositivo p/ retificar rebolo com 1 diamante
- 01 Dispositivos p/ centrar biela com 01 relógio comparador
- 01 Bomba para injeção manual de óleo
- 04 Expansores p/ fixação da biela equipado com 15 jogos de lâminas
- 02 Cubos p/ rebolos
- 01 Jogo de chave tipo allen
- 01 Dispositivo com 02 peças p/ bielas menores que 110 mm entre centros
- 01 Chave p/ fixação do rebolo
- 02 Buchas de apoio lateral da biela
- 01 Morsa p/ fixação do micrômetro
- 04 Buchas niveladoras
- 01 Haste de fixação do mandril porta ferramenta
- 01 Haste de fixação do mandril porta-pedra
- 01 Bomba refrigeração 1/8 cv com reservatório 15 lts acoplado à máquina

ACESSÓRIOS OPCIONAIS
- 01 Alinhador de bielas modelo A-450 capacidade min~max: Ø 30~98 mm

Especificações Técnicas Sujeitas a Alterações
