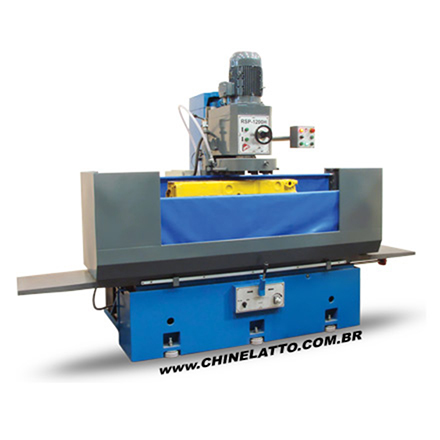

RETIFICA E PLAINA DE SUPERFICIE PLANA - MOD. RSP-1200H
MODELO: RSP-1200H
Catálogo
 (670.16 KB)
Video


RETIFICA E PLAINA DE SUPERFICIE PLANA - MOD. RSP-1200H




Descrição:
Esta máquina permite retificar com pedra e fresar com ferramenta blocos e cabeçotes com até 1400 x 420 mm. Trabalha com refrigeração.

Tags:
retífica, retificadora, retificar, fresadora, retificação, fresamento, bloco, blocos, cabeçote, cabeçotes, máquina para cabeçote, superfície plana






Características Técnicas
CAPACIDADE
Superfície útil da mesa 1.300 x 360 mm
Comprimento máximo do bloco ou cabeçote a retificar 1.200 mm
Largura máxima da superfície à retificar 420 mm
Largura máxima da superficie à fresar 290 mm
Altura máxima entre mesa e platô porta-pedras 790 mm

CABEÇOTE RETIFICADOR
Rotações de giro do rebolo / ferramenta 170 ~ 1.200 rpm
Motor de Giro do platô porta-rebolo / ferramenta 6,0 cv
Variação de velocidades de rotação via inversor de frequência
Deslocamento máximo vertical do eixo porta-pedra 550 mm
Motor de avanço vertical do rebolo / ferramenta 1,0 cv

MESA
Velocidades variáveis de avanço - via inversor de frequência 0 ~ 3.700 mm / min
Equipamento hidráulico de avanço da mesa 1,5 cv

REFRIGERAÇÃO
Eletro-bomba de refrigeração 0,12 cv
Tanque de líquido refrigerante 75 litros

TENSÃO ELÉTRICA
Tensão elétrica normal instalada 220 volts – 60hz – 3 fases
Potência Instalada 8,62 cv

DIMENSÕES - PESO
Dimensões da máquina (Compr. x Largura x Altura) 3,40 x 1,30 x 2,40 m
Dimensões da máquina em funcionamento (Compr. x Largura x Altura) 5,10 x 1,30 x 2,40 m
Embalagem marítima (Compr. x Largura x Altura) 3,50 x 1,50 x 2,30 m
Peso Aprox. Líquido – Bruto 2.650 kg / 3.600 kg

ACESSÓRIOS NORMAIS
- 01 Platô porta-rebolo com 12 pedras segmentadas
- 01 Platô porta-ferramenta com 01 ferramenta de vídea + 01 contra-peso
- 01 Afiador de rebolo
- 01 Relógio comparador para centragem
- 01 Bomba de lubrificação do cabeçote
- 01 Proteção de chapa para operador
- 01 Par de calços paralelos comprimento 800 mm
- 01 Par de calços paralelos comprimento 500 mm
- 08 Prisioneiros com castanha para fixação dos calços
- 01 Eixo para platô porta-rebolo
- 01 Balanceador
- 01 Equipamento hidráulico
- 01 Reservatório de óleo
- 01 Painel de comando elétrico

Especificações Técnicas Sujeitas a Alterações
