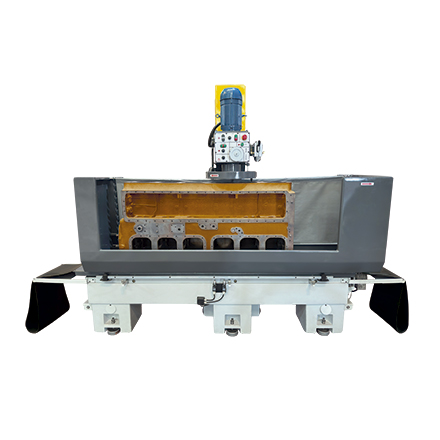

PLAINA - MOD. RSP-1550
MODELO: RSP-1550
Catálogo
 (2.82 MB)

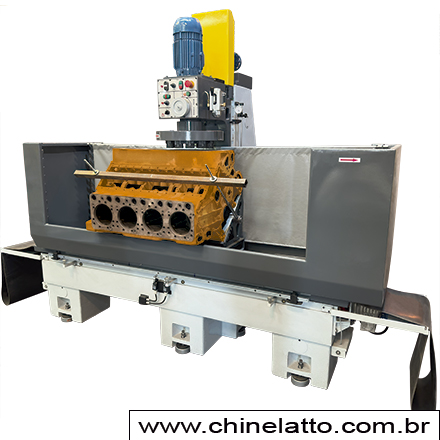

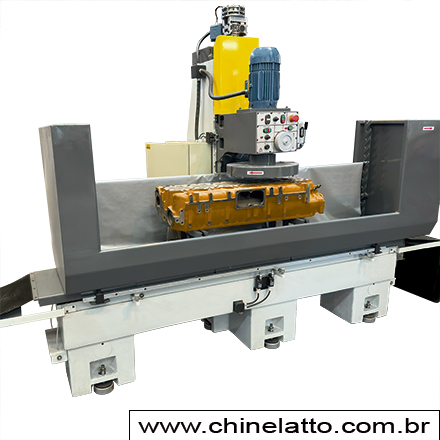

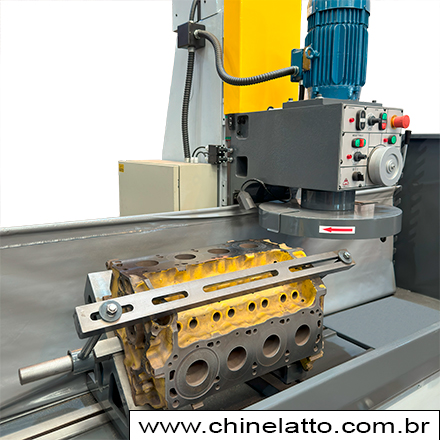

PLAINA - MOD. RSP-1550


Clique na imagem para exibir ampliado



Dados Técnicos
.Capacidade plainar - comprimento x largura  1.550 x 406 mm.
.Altura máxima  820 mm.
.Curso total da mesa 1.700 mm.
.Dimensão total da mesa 1.500 x 480 mm.
.Velocidades variaveis eixo porta ferramenta 180 ~ 1200 rpm
.Velocidades variaveis de avanço da mesa   30 ~700 mm./min.
.Velocidade avanço vertical 1.000 mm./min.
.Potencia motora total instalada 7,25 hp
.Motor Giro Eixo Porta ferramenta 5 hp.
.Motor Avanço da mesa 1,5 hp.
.Motor Avanço vertical 0,75 hp.
.Tensão elétrica  220 volts.60hz 3 fases
.Peso líquido  2170 kg.
.Peso bruto  2750 kg.
.Dimensões da máquina com embalagem 3,0 x 1,5 x 2,5 m.
.Area ocupada em funcionamento 4,6 x 1,5 x 2,5 m.

ACESSÓRIOS NORMAIS

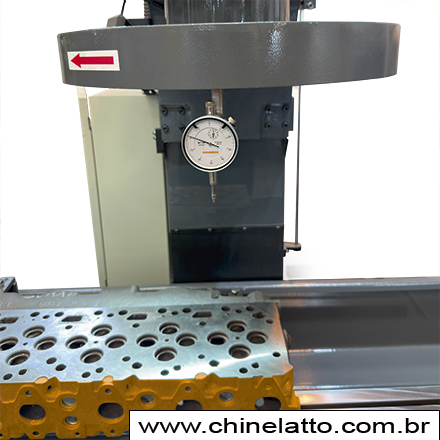

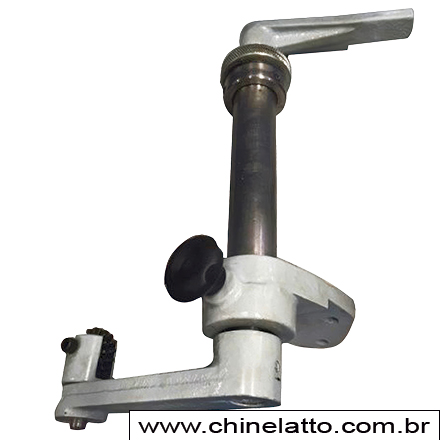

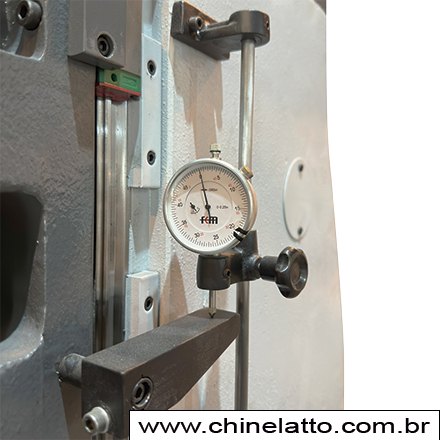

- 01 Relógio para nivelação

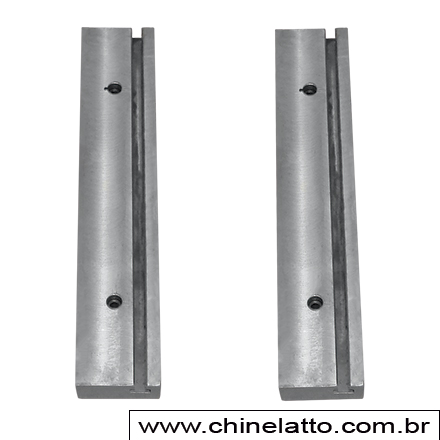

- 01 Par de Calço - altura 50 mm

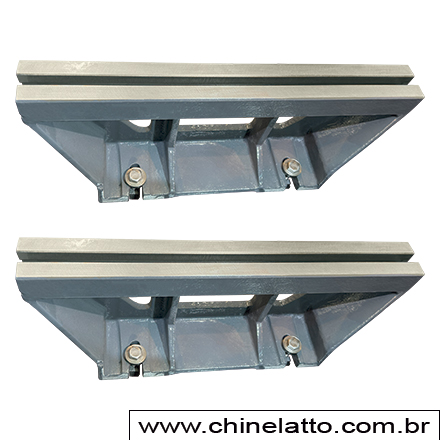

- 01 Par de Calço - altura 200 mm

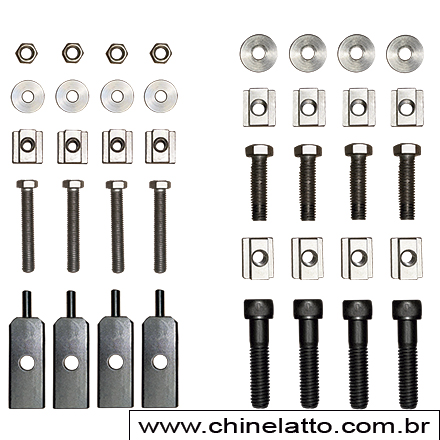

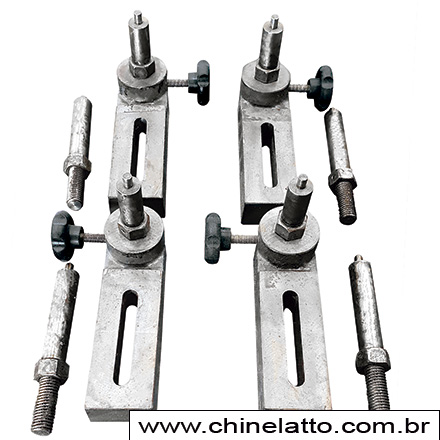

- 01 Kit para fixação

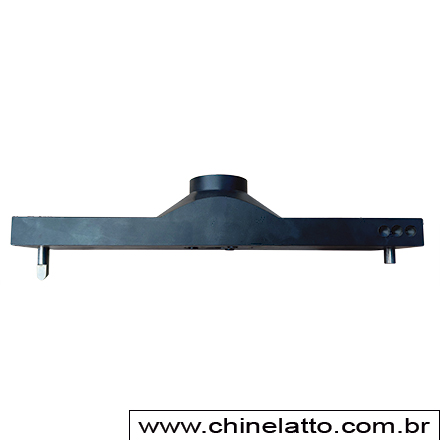

- 01 Platô porta-ferramenta Ø406 mm

ACESSÓRIOS OPCIONAIS

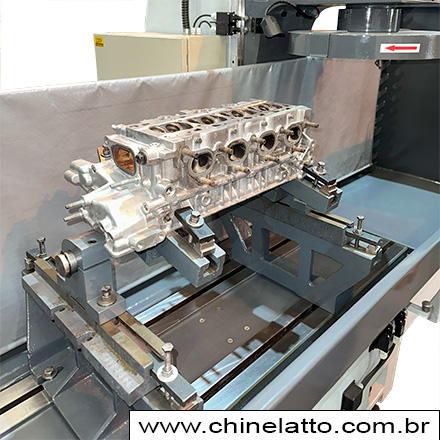

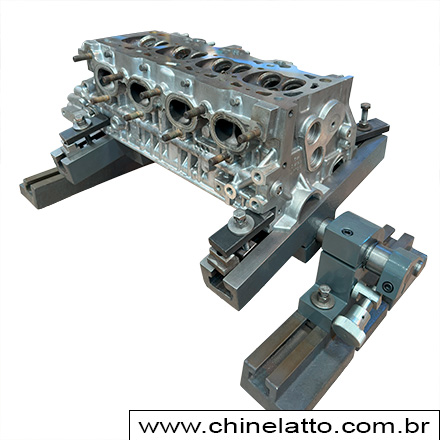

- Dispositivo DI para cabeçotes com inclinação

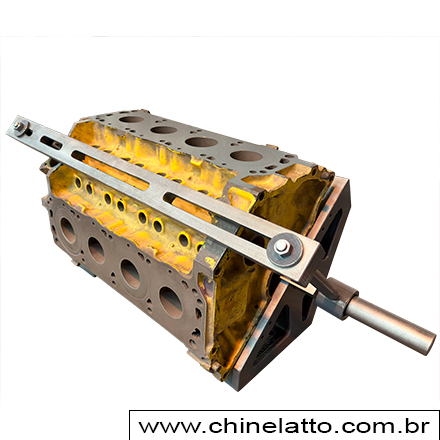

- Dispositivo DB-30º/45º para blocos em "V"
- Torres de nivelação

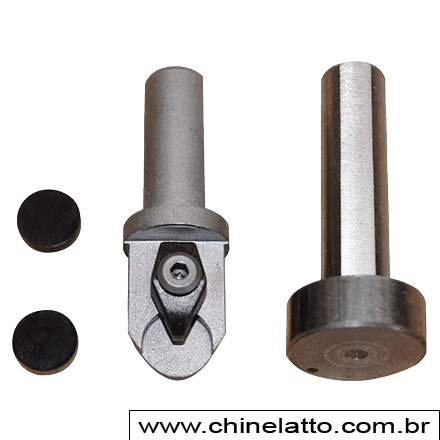

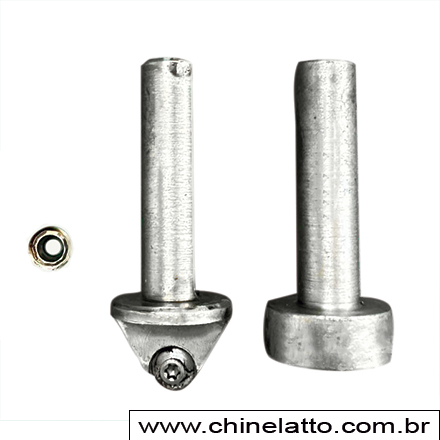

- Kit CBN Inserto para ferro fundido
- Kit PCD Inserto para alumínio
- Kit Inserto industrial para pré-camara dura

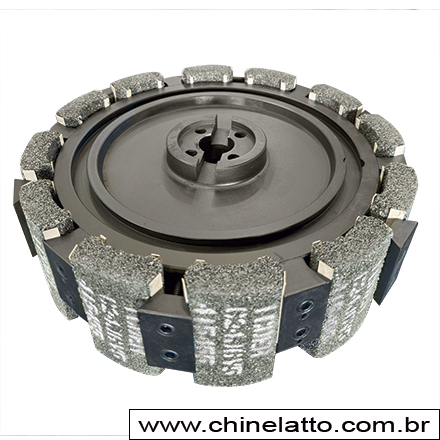

- KIT PEDRAS: Platô Ø 420 mm com 12 pedras

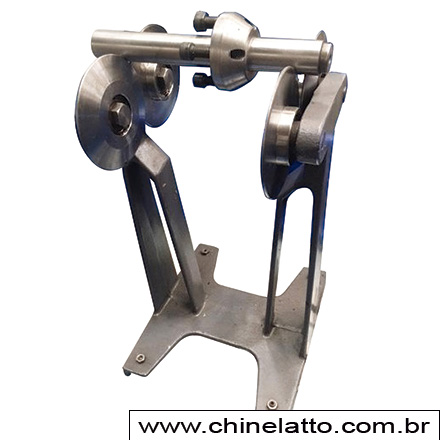

- KIT PEDRAS: Dispositivo balanceador de pedras c/ 01 falso eixo
- KIT PEDRAS: Refrigeração por névoa c/ar comprimido
- KIT PEDRAS: Dispositivo p/ dressar pedras

Especificações Técnicas Sujeitas a Alterações
