RETIFICA DE VALVULAS - MOD. RV-1
MODELO: RV-1
Catálogo
 (494.82 KB)
Video

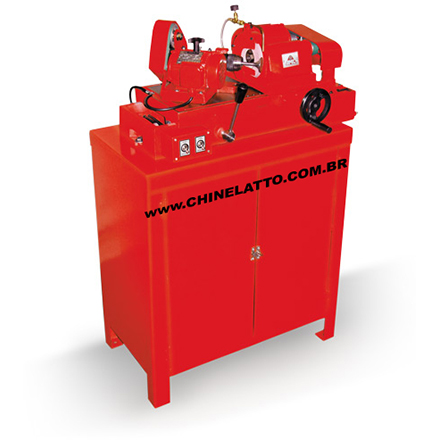

RETIFICA DE VALVULAS - MOD. RV-1


Clique na imagem para exibir ampliado


Descrição:
Máquina destinada a retificação de válvulas. Pode ser fornecida com ou sem gabinete.

Tags:
retífica, retificadora, válvula, válvulas, retificar, máquina para cabeçote






Características Técnicas

CAPACIDADE
Diâmetro do rebolo para retificar válvula 127 mm
Capacidade de Retificacão: Ø mínimo ~ máximo Ø 5,0 - Ø 12,5 mm

MOTORES ELÉTRICOS
Rotação do rebolo 5.100 rpm
Motor do rebolo 0,5 cv
Rotação do eixo porta-pinças 608 rpm
Motor do eixo porta-pinças 1/4 cv

TENSÃO ELÉTRICA
Tensão elétrica normal instalada 220 volts – 60hz – 3 fases
Potência Instalada 0,83 cv

DIMENSÕES - PESO
Embalagem marítima (Compr. x Largura x Altura) -  sem gabinete 1,0 x 0,8 x 0,5 m
Peso Aprox. Líquido – Bruto (sem gabinete) 100 kg / 130 kg
Peso Aprox. Líquido – Bruto (com gabinete) 150 kg / 200 kg

ACESSÓRIOS NORMAIS
- 01 Rebolo tipo copo reto Ø 5" x 15 mm - instalado na máquina
- 03 Correias planas instaladas na máquina

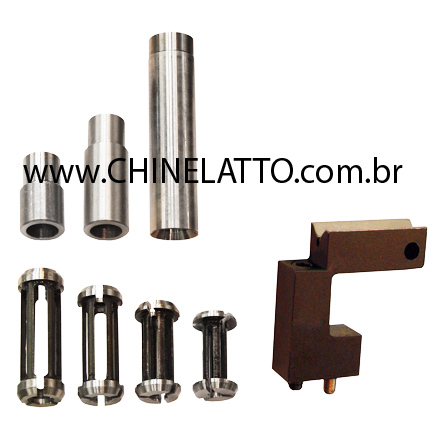

- 04 Pinças temperadas e retificadas:
MEDIDAS / CAPACIDADE
          - Ø  7 mm / 5 a 6,5 mm
          - Ø  9 mm / 6,5 a 8,5 mm
          - Ø 11 mm / 8,5 a 10,5 mm
          - Ø 13 mm / 10,5 a 12,5 mm
- 01 Dispositivo para retificar raio da pedra sem diamante

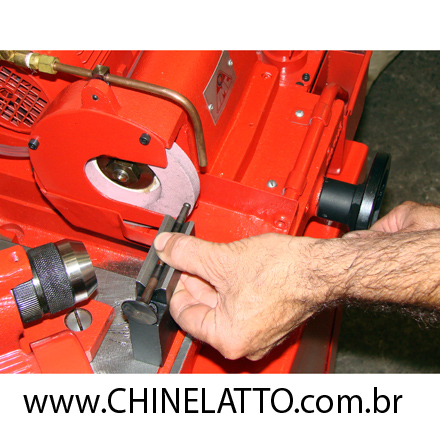

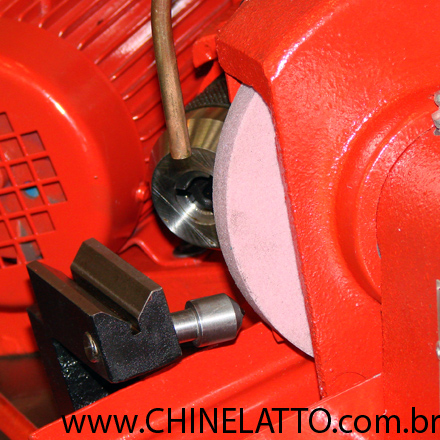

- 01 Dispositivo para retificar o pé da válvula

ACESSÓRIOS OPCIONAIS
- Diamante
- Gabinete  (Compr. x Largura x Altura) - 0,72 x 0,4 x 0,8 m

Especificações Técnicas Sujeitas a Alterações
