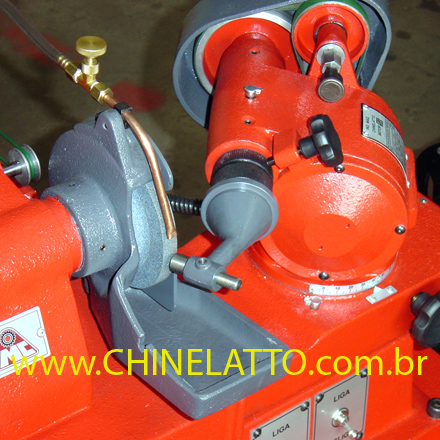

Retífica de Válvulas Pneumática RV-2 Chinelatto - Duplo Rebolo
RV-2
Retífica de Válvulas RV-2 Chinelatto - Duplo Rebolo
Solicitar Orçamento
Solicitar Orçamento
Falar pelo WhatsApp (19) 99295-3073
Peças de Reposição
Baixar Catálogo PDF · 861 KB
Catálogo Geral da Linha · 4,3 MB
Perguntas Frequentes
FABRICANTE
Fabricante
🇧🇷 CHINELATTO
Modelo
RV-2
Categoria
Retífica de Válvulas
Vídeo
▶ YouTube
Catálogo
PT · ES · EN
Descrição
Retifica válvulas, pés, tuchos e balanceros de Ø5-12,5MM com duplo rebolo a 5.150RPM. Gabinete pneumático de alta precisão para oficinas profissionais com 4 pinças incluídas
Especificações Técnicas
CAPACIDADE
| Diâmetro do rebolo para retificar válvula | 127 mm |
| Diâmetro do rebolo para retificar pé da válvula, tucho e balancero | 101,6 mm |
| Capacidade de Retificacão: Ø mínimo ~ máximo | Ø 5,0 - Ø 12,5 mm |
MOTORES ELÉTRICOS
| Rotações dos rebolos | 5.150 rpm |
| Motor dos rebolos | 0,5 cv |
| Rotação do eixo porta-pinças | 267 rpm |
| Motor do eixo porta-pinças | 1/4 cv |
TENSÃO ELÉTRICA
| Tensão elétrica normal instalada | 220 volts - 60hz - 3 fases |
| Potência Instalada | 0,75 cv |
DIMENSÕES - PESO
| Dimensões da máquina (Compr. x Largura x Altura) | 0,9 x 0,75 x 1,28 m |
| Dimensões da máquina em funcionamento (Compr. x Largura x Altura) | 0,9 x 0,75 x 1,28 m |
| Embalagem marítima (Compr. x Largura x Altura) | 1,0 x 0,86 x 1,4 m |
| Peso Aprox. Líquido - Bruto | 145 kg / 200 kg |

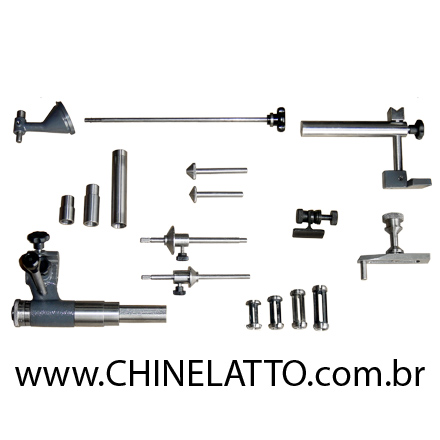

ACESSÓRIOS NORMAIS
- 01 Rebolo copo reto Ø 4" x 25 mm e 01 rebolo copo reto Ø 5" x 15 mm
- 03 Correias planas instaladas na máquina
- 04 Pinças temperadas e retificadas:
MEDIDAS / CAPACIDADE
- Ø 7 mm / 5 a 6,5 mm
- Ø 9 mm / 6,5 a 8,5 mm
- Ø 11 mm / 8,5 a 10,5 mm
- Ø 13 mm / 10,5 a 12,5 mm
- 01 Dispositivo para retificar raio da pedra, sem diamante
- 03 Buchas de encosto da pinça

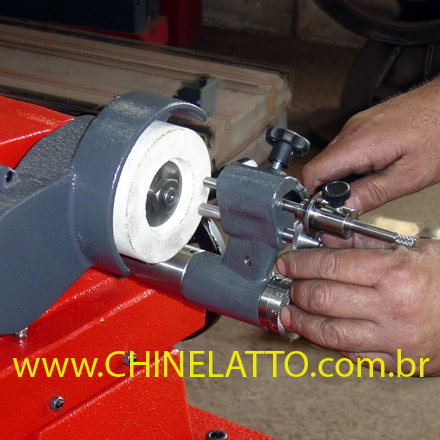

- 01 Dispositivo com regulagem micrométrica para retificar
- pé da válvula, utilizando transferidor de medidas
- 02 Transferidores de medidas para regulagem de altura
- de válvulas de 30 a 45 graus, para uso no dispositivo
- 02 Guias para o dispositivo de regulagem
- 02 Dispositivos p/ fixação dos balanceros

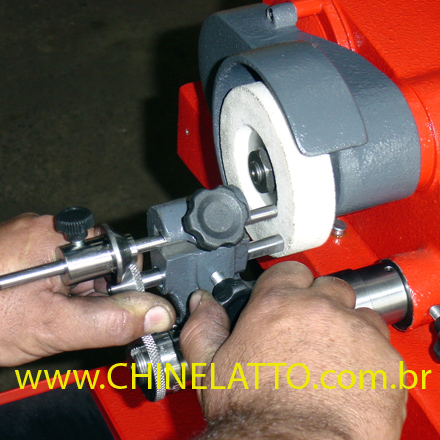

- 01 Dispositivo para retificação em raio dos balanceros e para retificar tucho e pé de válvula
ACESSÓRIOS OPCIONAIS
- Diamante
- Pinças Extras
- Rebolos Extras
Especificações sujeitas a alterações sem aviso prévio. Algumas capacidades indicadas podem requerer acessórios opcionais. Confirme as dimensões exatas durante a cotação.
Vídeo Demonstrativo
RV-2
Retífica de Válvulas RV-2 Chinelatto - Duplo Rebolo
Assistir vídeo
Perguntas Frequentes
▸ Para que serve máquina de retificar válvulas pneumática?
A máquina retífica válvulas serve para corrigir defeitos nas válvulas de admissão e escapamento dos motores, como riscos, empenamentos e desgastes. A RV-2 Chinelatto trabalha com componentes de Ø5 a 12,5mm, retificando válvulas, pés, tuchos e balanceros. O gabinete pneumático garante alta precisão no processo, fundamental para o perfeito vedamento das câmaras de combustão. Muito usada em oficinas que fazem retífica de cabeçotes.
▸ Qual capacidade máxima da retificadora de válvulas RV-2?
A retificadora RV-2 Chinelatto trabalha com peças de diâmetro mínimo 5,0mm até máximo 12,5mm. Vem com 4 pinças incluídas que cobrem toda esta faixa: Ø7mm (para peças 5-6,5mm), Ø9mm (6,5-8,5mm), Ø11mm (8,5-10,5mm) e Ø13mm (10,5-12,5mm). Os rebolos giram a 5.150rpm - um de 127mm para válvulas e outro de 101,6mm para pés, tuchos e balanceros. Motor total de 0,75cv em 220V trifásico.
▸ Que tipos de peças posso retificar nesta máquina?
Na RV-2 você retifica válvulas de admissão e escapamento, pés das válvulas, tuchos hidráulicos e mecânicos, além de balanceros. Serve para motores de carros, caminhões, motos e máquinas agrícolas - desde que as peças tenham entre 5,0 e 12,5mm de diâmetro. A máquina tem dispositivos específicos para cada tipo de peça, inclusive regulagem micrométrica para ângulos de 30 a 45 graus nos pés das válvulas.
▸ Diferença entre retífica de válvulas pneumática e manual?
A retífica pneumática como a RV-2 oferece muito mais precisão e repetibilidade que máquinas manuais. O gabinete pneumático elimina as variações da pressão manual, garantindo acabamento uniforme em todas as peças. O sistema de regulagem micrométrica permite ajustes finos que no manual dependem só da habilidade do operador. Para oficinas que fazem volume, a pneumática é mais produtiva e entrega qualidade consistente, essencial quando se trabalha com tolerâncias apertadas.
▸ Como funciona processo de retificação de válvulas?
A válvula é fixada na pinça apropriada que gira a 267rpm enquanto o rebolo de 127mm gira a 5.150rpm, fazendo o corte. Para pés de válvula usa-se o rebolo menor de 101,6mm com dispositivo micrométrico. O operador posiciona a peça, ajusta o ângulo necessário (30-45°) e aciona o gabinete pneumático que faz a aproximação controlada. O duplo rebolo permite trabalhar diferentes operações sem trocar ferramentas, agilizando a produção.
