FRESADORA DE SEDE DE VALVULA - MOD. SUPREMA-P
MODELO: SUPREMA-P
Catálogo
 (1.1 MB)
Video


FRESADORA DE SEDE DE VALVULA - MOD. SUPREMA-P


Clique na imagem para exibir ampliado


Descrição:

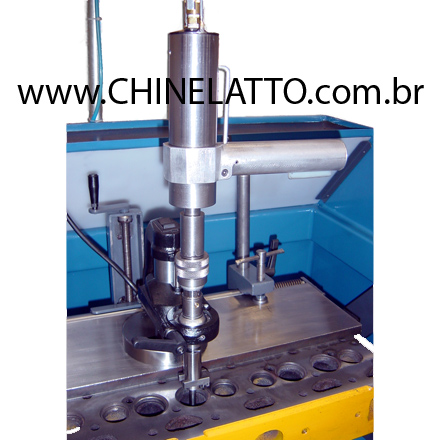

Este equipamento permite a usinagem dos assentos de guia e sedes de válvulas, com rapidez e precisão.

Tags:
fresar, fresadora, sede, sedes, assento, assentos, válvula, piloto, usinar assento, usinar sede, usinagem de sedes, máquina para cabeçote






Características Técnicas
CAPACIDADE
Comprimento x largura máxima cabeçote a fixar na mesa 1.150 x 450 mm
Diâmetro mínimo ~ máximo da sede a fresar Ø 18 ~ Ø 60 mm
Distância entre a base de apoio do cabeçote e o mordente 230 mm
Máxima inclinação do mordente 12º

ACIONAMENTO DO EIXO PORTA-FERRAMENTA
Ar comprimido requerido p/ funcionamento 6 Bar
Motor para transmissão de rotações via ar comprimido
RPM - Motor pneumático de velocidade variável 20 ~ 80 rpm
Motor pneumático: Consumo 0,75 m³ / minuto
Motor pneumático: Potência - mínimo / máximo 15 / 50 N.m

EIXO PORTA-FERRAMENTA
Curso do Eixo Porta-Ferramenta 15 mm
Curso da Coluna do Eixo Porta-Ferramenta 130 mm
Potência do Magnético 0,024 cv
Fixação do eixo porta-ferramenta via eletromagnético

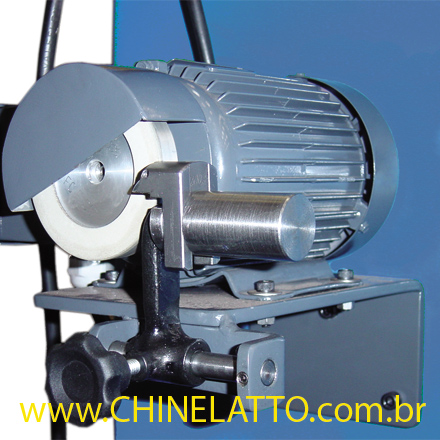

AFIADOR DE FERRAMENTAS
Motor Elétrico – 220 volts – 60 hz – 3 Fases 1/4 cv
Diâmetro da pedra diamantada  Ø 70 mm

TENSÃO ELÉTRICA
Tensão elétrica normal instalada 220 volts – 60hz – 3 fases
Potência Instalada 0,308 cv

DIMENSÕES - PESO
Dimensões da máquina (Compr. x Largura x Altura) 1,62 x 0,80 x 2,17 m
Dimensões da máquina em funcionamento (Compr. x Largura x Altura) 1,62 x 0,80 x 2,17 m
Embalagem marítima (Compr. x Largura x Altura) 1,7 x 1,0 x 2,26 m
Peso Aprox. Líquido – Bruto 400 kg / 500 kg

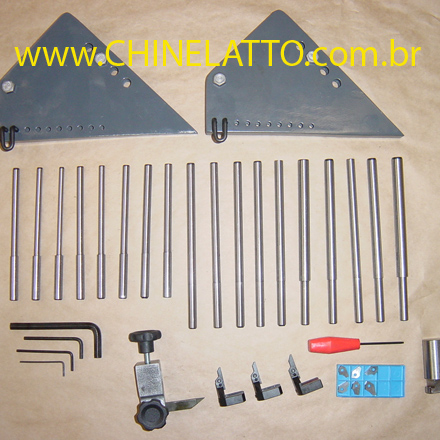

ACESSÓRIOS NORMAIS
- 02 Chapas dobradas para cabeçotes de base inclinada
- 03 Cápsulas Porta-Ferramenta p/ Fresar:
       -  Nº 2000 p/ diâmetros Ø 18 ~ 30 mm
       -  Nº 2001 p/ diâmetros Ø 22 ~ 40 mm
       -  Nº 2002 p/ diâmetros Ø 38 ~ 60 mm
- 06 Ferramentas p/ Fresar Sedes Número:
       -  315 – 320 – 415 – 420 – 23001 - 47002
- 11 Eixos Piloto Temperados e Retificados – diâmetros em mm:
       - Ø   6.98 – Ø 7.00 – Ø   7.96 – Ø 7.98 –
       - Ø   8.00 – Ø 8.69 – Ø   8.99 – Ø 9.00 –
       - Ø   9.51 – Ø 9.99 – Ø 10.97
- 01 Afiador de Ferramenta 0,25 cv c/ 01 Rebolo Diamantado
- 01 Dispositivo transferidor de medida para abertura da ferramenta

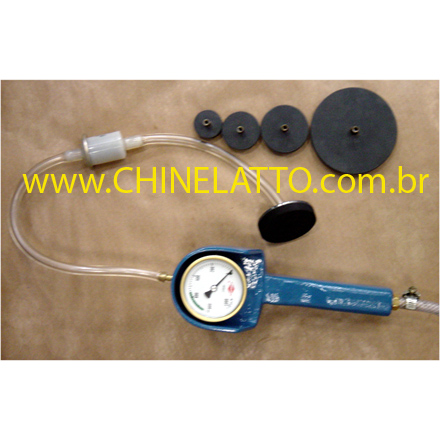

- 01 Bomba de Vácuo instalada na máquina c/ 05 Vedadores
- 04 Chaves Allen: 2mm – 3mm – 3/8” - 5/16"
- 01 Chave de aperto T-9

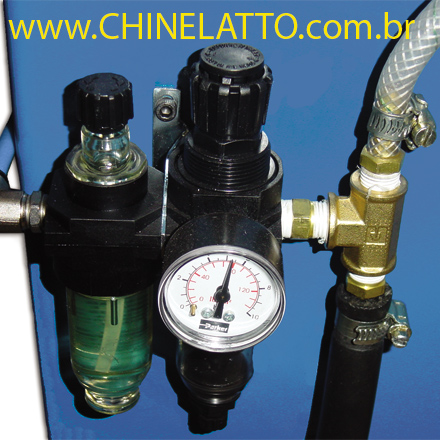

- 01 Regulador de Pressão Instalado na Máquina

ACESSÓRIOS OPCIONAIS
- Ferramentas p/ fresar Sedes a 20º – 30º – 45º – 90º
- Cápsulas Extras: Nº 2000 - Nº 2001 - Nº 2002
- Eixos Piloto Extras

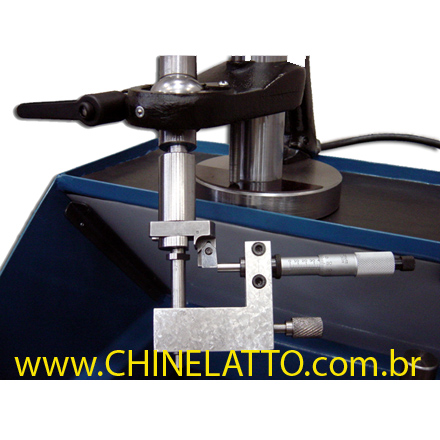

- Dispositivo c/ Micrômetro p/ Medir Diâmetro a Fresar
- Kit Multi-Valvular para fresar diâmetro Ø 15 ~ 23 mm
- Rebolo Diamantado para Afiar Ferramenta

Especificações Técnicas Sujeitas a Alterações
