BROQUEADORA DE CILINDROS E PLAINA CHINELATTO - MOD. BVC-1400X
MODELO: BVC-1400X
Catálogo
 (4.69 MB)

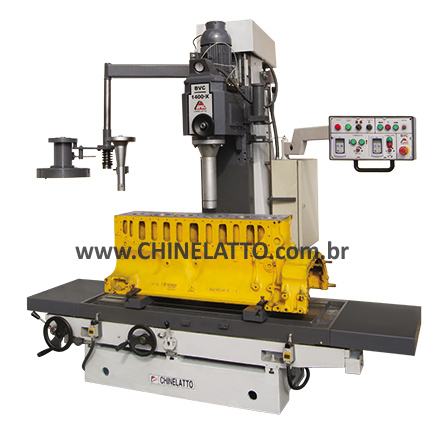

BROQUEADORA DE CILINDROS E PLAINA CHINELATTO - MOD. BVC-1400X

Clique na imagem para exibir ampliado


Descrição:

Tags:






Outras Máquinas - Clique Aqui !

Características Técnicas
CAPACIDADE:
. capacidade de broquear cilindros com eixos porta ferramentas normais Ø 55 ~ Ø 130 mm
. capacidade de broquear cilindros com eixo porta ferramenta extra Ø 39 ~ Ø 150 mm
. mesa – dimensão: comprimento x largura 1.560 x 500 mm
. curso longitudinal total da mesa 1.400 mm
. curso longitudinal útil de la mesa 1.200 mm
. capacidade de fresar superfície plana 1.200 x 320 mm

VELOCIDADES DE TRABALHO:
. velocidades variáveis de giro do eixo porta ferramenta 100 a 1.200 rpm
. velocidades variáveis do deslocamento vertical 40 a 1000 mm/min
. velocidades variáveis do deslocamento da mesa 10 a 430 mm/min

ELÉTRICA:
. tensão elétrica normal instalada 220 volts - 60hz - 3 fases
. potência total dos motores elétricos instalados 7,0 cv

PESO:
. pesos – líquido / bruto – aproximados 2.300 kg / 2.700 kg

ACESSÓRIOS NORMAIS - fornecidos com a máquina

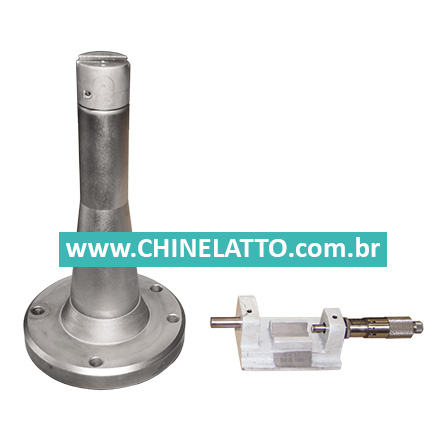

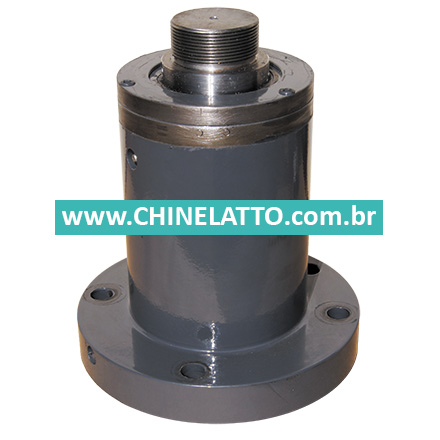

(01) Eixo porta ferramenta nro. 01 para broquear cilindros de Ø55 ~ Ø   85 mm;

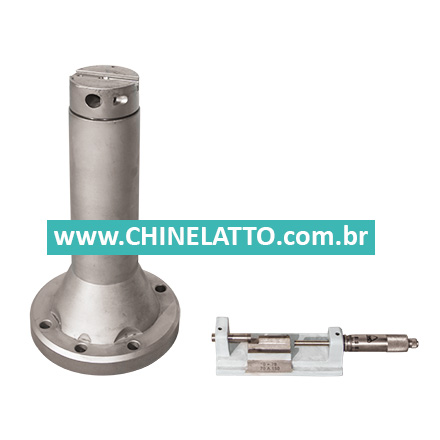

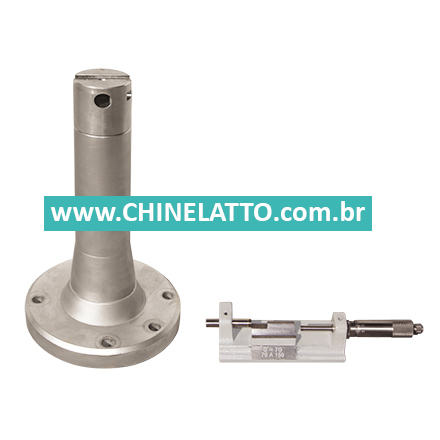

(01) Eixo porta ferramenta nro. 02 para broquear cilindros de Ø85 ~ Ø 130 mm;
(01) Dispositivo para medir ferramenta do eixo nro. 01, equipado com 01 micrômetro em mm;
(01) Dispositivo para medir ferramenta do eixo nro. 02, equipado com 01 micrômetro em mm;

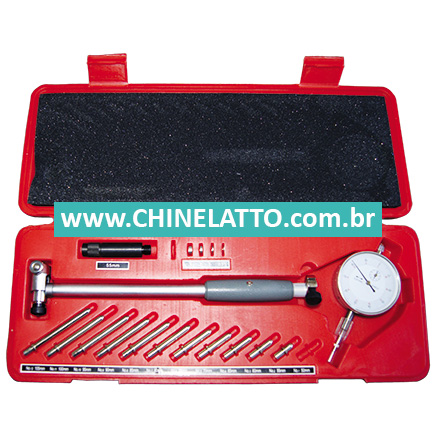

(01) Relógio indicador para centrar eixo porta-ferramenta instalado no cabeçote da máquina;
(01) Relógio indicador instalado na coluna para regular a altura;

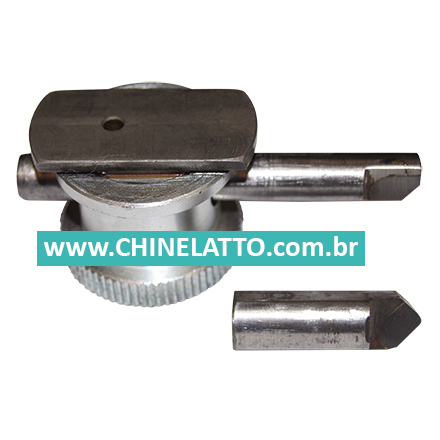

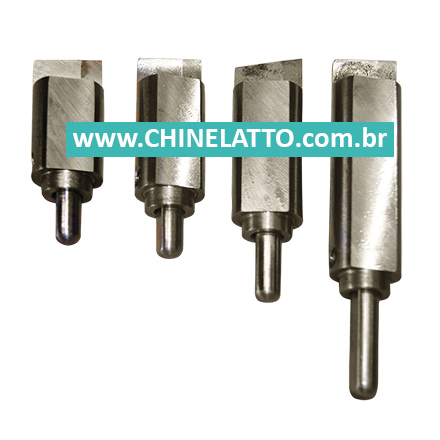

(04) Ferramentas com vídea soldada:
   - (01) peça Ø20 x 40 mm;
   - (01) peça Ø20 x 50 mm;
   - (01) peça Ø20 x 60 mm;
   - (01) peça Ø20 x 70 mm;
(04) Ferramentas com pastilha aparafusada:
   - (01) peça Ø20 x 40 mm;
   - (01) peça Ø20 x 50 mm;
   - (01) peça Ø20 x 60 mm;
   - (01) peça Ø20 x 70 mm;

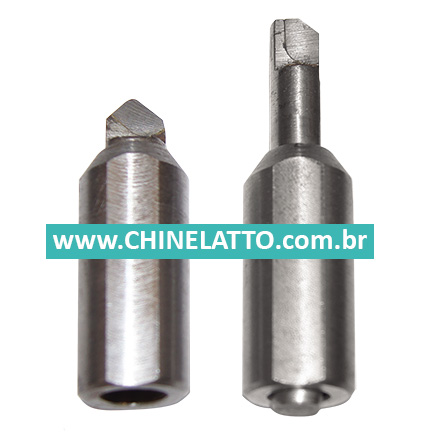

(02) Ferramentas de chanfrar;
(02) Pinos móveis para centralizar o eixo porta ferramenta no cilindro;

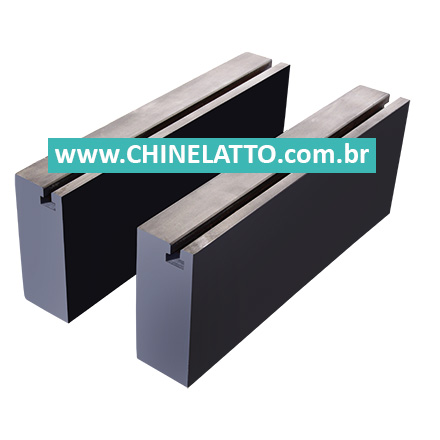

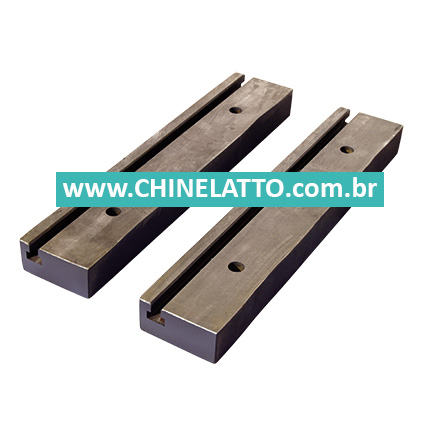

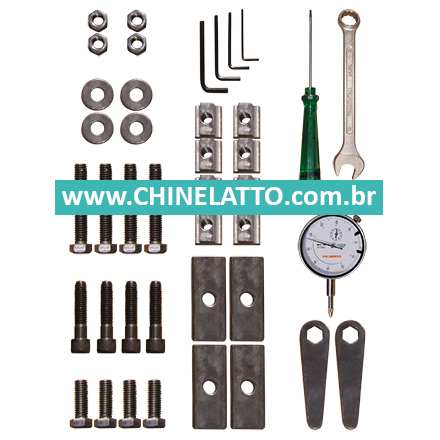

(03) Pares de calços paralelos para apoio de blocos #50 x 500 mm, #100 x 500 mm, #200 x 500 mm;
(01) Lubrificador de óleo manual;
(04) Chaves de serviço;
(01) Bomba de lubrificação para as guias prismáticas da columa, instalada na máquina;

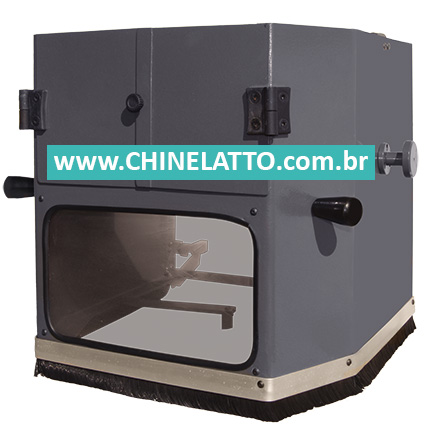

(01) Proteção contra cavacos instalada no cabeçote da máquina;
(03) Variadores de velocidade: (1) giro do eixo porta ferramenta; (1) avanço vertical; (1) avanço da mesa.


ACESSÓRIOS OPCIONAIS
(1) Eixo porta ferramenta nro. 0 (zero) para broquear cilindros de Ø39 ~ Ø55 mm, com 02 Ferramentas, com dispositivo de centragem e com dispositivo de medição de  ferramentas com 01 micrômetro;
(1) Eixo porta ferramenta nro. 3 (três) para broquear cilindros de Ø90 ~ Ø160 mm, com 01 dispositivo de medição de ferramentas com 01 micrômetro e com 02 Ferramentas;

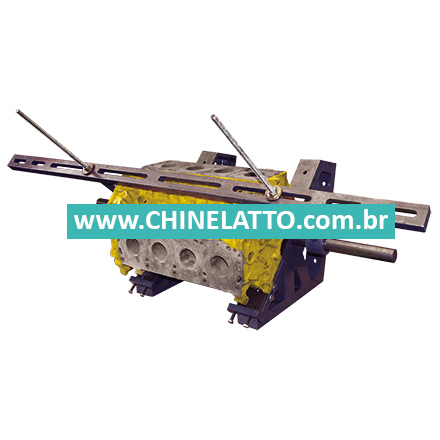

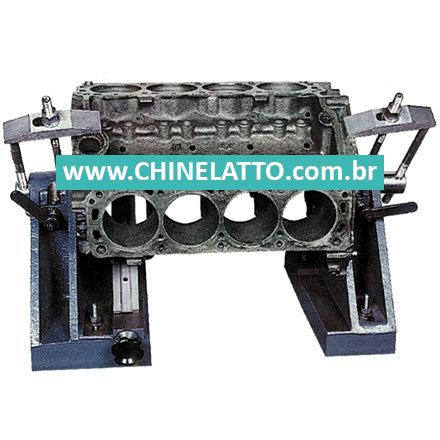

(1) Dispositivo para fixar blocos em “V” - graus fixos a 30º e 45º;

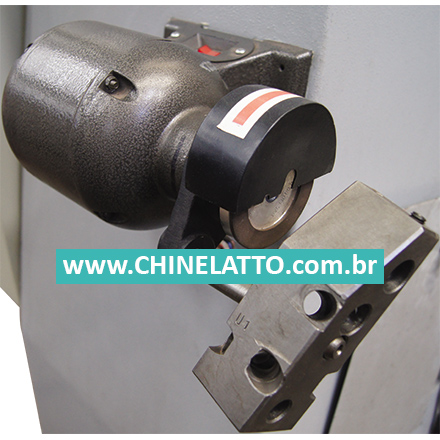

(1) Afiador de ferramentas com 01 pedra diamantada;

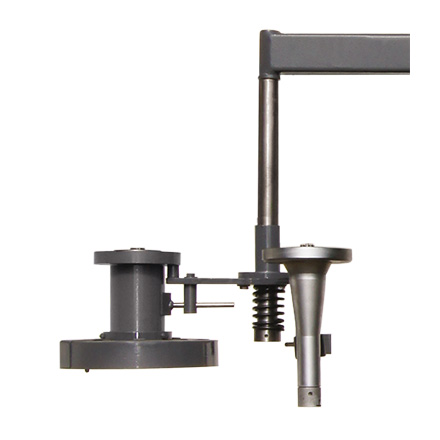

(1) Braço móvel para alojar os eixos porta ferramentas.


Especificações Técnicas Sujeitas a Alterações
