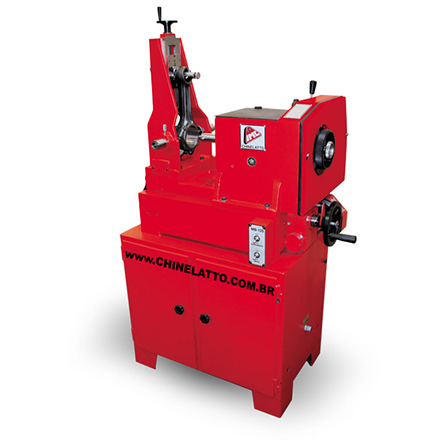

| MANDRILHADORA DE BIELAS - MOD. MB-125 |
| MODELO: MB-125 |
|
| |
|
|
| |
Clique na imagem para exibir ampliado |
|
| |
Descrição:
Esta mandrilhadora de bielas permite usinar bielas de furos diametros de 15 a 125 mm, com rapidez e eficiência.
Tags:
mandrilhar, mandrilar, usinar, usinagem, biela, maquina para bielas
|
|
| |
| |
|
|
| |
| |
|
|
|
| |
|
Outras Máquinas - Clique Aqui !
|
Máquinas para Biela:
| |
|
|
|
|
|
|
| |
Alinhador de Bielas |
|
Alinhador de Bielas |
|
Mandrilhadora de Bielas |
|
| |
|
|
|
|
|
|
| |
Mandrilhadora de Bielas |
|
Retificadora e Mandrilhadora de Bielas |
|
Brunidora de Bielas |
|
| |
|
|
|
|
|
|
| |
Retificadora de Superfície Plana de Capa de Biela e de Mancais |
|
|
|
|
|
|
|
| |
|
Ferramenta p/ bielas
Modelos Máquinas: MB-98 / MB-125 |
| |
|
|
|
|
|
|
| |
Ferramenta mandrilar biela - diâmetro 6 x 20,5 mm |
|
Ferramenta mandrilar biela - diâmetro 8 x 19,5 mm |
|
Ferramenta mandrilar biela - diâmetro 8 x 36 mm |
|
| |
|
|
|
|
|
|
| |
Ferramenta mandrilar biela - diâmetro 8 x 50 mm |
|
Ferramenta mandrilar biela - diâmetro 8 x 50 mm - com inserto |
|
Ferramenta mandrilar biela - diâmetro 8 x 26 mm |
|
| |
|
|
|
|
|
|
| |
Ferramenta mandrilar biela - diâmetro 6 x 18 mm |
|
Ferramenta mandrilar biela - diâmetro 12 x 76.5 mm - com inserto |
|
|
|
|
| Características Técnicas |
| CAPACIDADE |
|
| Capacidade mínima - máxima |
15 - 125 mm |
| 04 Rotações eixo porta-ferramentas |
320 - 570 - 1.010 - 1.730 rpm |
| Motor Elétrico |
1,0 cv |
| |
|
| MESA PORTA-BIELA |
|
| Altura do mandril à mesa |
175 mm |
| Distância entre centros da biela - mínimo - máximo |
110 - 350 mm |
| 03 Avanços automáticos da mesa |
15 - 20 - 25 mm/min |
| Motor Elétrico |
0,33 cv |
| |
|
| TENSÃO ELÉTRICA |
|
| Tensão elétrica normal instalada |
220 volts – 60hz – 3 fases |
| Potência Instalada |
1,33 cv |
| |
|
| DIMENSÕES - PESO |
|
| Embalagem marítima (Compr. x Largura x Altura) |
1,00 x 0,90 x 1,80 m |
| Peso Aprox. Líquido – Bruto |
450 kg / 550 kg |
|
| |

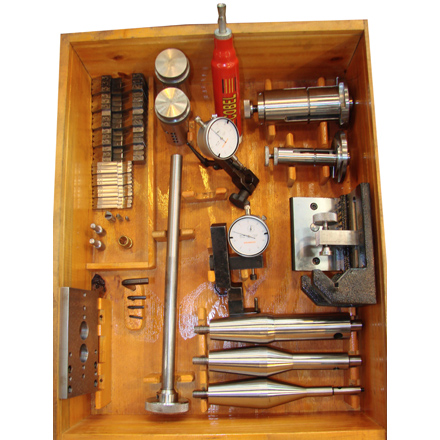

| ACESSÓRIOS NORMAIS |
| - 01 Dispositivos p/ centrar biela com 01 relógio comparador |
| - 01 Dispositivos p/ medir ferramenta com 1 relógio comparador |
| - 03 Ferramentas para mandrilar: 6 - 8 - 12 mm |
| - 03 Eixos mandril porta ferramenta de mandrilar: |
| - 01 - Ø 235 x 16 mm |
| - 01 - Ø 235 x 30 mm |
| - 01 - Ø 235 x 39 mm |
| - 01 Expansor p/ fixação de biela com 3 jogos de 3 lâminas cada |
| - 01 Dispositivo com 02 peças p/ bielas menores que 110 mm entre centros |
| - 01 Jogo de chave tipo allen |
| - 02 Correias fracionárias |
| - 01 Bomba para injeção manual de óleo |
|
| |
| ACESSÓRIOS OPCIONAIS |
| - 01 Alinhador de bielas modelo A-450 capacidade min~max: Ø 30~98 mm |
|
| |
Especificações Técnicas Sujeitas a Alterações |
|
