CHINELATTO

EMC-2

Mandrilhadora de Comando de Válvulas EMC-2 -

Q: Para que serve uma máquina de mandrilar furos em cabeçote?

A mandrilhadora de comando de válvulas serve para mandrilar furos onde passam as válvulas nos cabeçotes automotivos, deixando-os com medida e acabamento perfeitos. O modelo EMC-2 da Chinelatto trabalha com furos de Ø22 a 34mm, que são as medidas mais usadas em motores de carros e caminhonetes. Com barra porta-ferramenta para 11 ferramentas diferentes, você consegue trabalhar vários diâmetros sem trocar setup, aumentando a produtividade da retífica.

Q: Qual a capacidade máxima da mandrilhadora EMC-2?

A mandrilhadora EMC-2 aceita peças de até 625 x 262mm de comprimento e largura, mandrilando furos de Ø22 até 34mm. O motor trabalha até 2.500 rpm, sendo que para furos até Ø10mm pode usar rotação máxima, e para furos até Ø13mm usa até 1.000 rpm. A barra porta-ferramenta tem Ø20 x 1.110mm e suporta até 11 ferramentas simultaneamente, com avanço de até 90mm.

Q: Que tipos de cabeçote posso mandrilar nesta máquina?

A EMC-2 trabalha com cabeçotes de carros de passeio, utilitários e caminhonetes leves que tenham furos de válvulas entre Ø22 a 34mm. Serve para a maioria dos motores nacionais e importados 1.0 a 3.0 litros. O limite é o tamanho físico do cabeçote: até 625mm de comprimento e 262mm de largura. Motores muito grandes de caminhões pesados podem não caber, mas praticamente todos os cabeçotes de veículos leves cabem tranquilo.

Q: Diferença entre mandrilhadora manual e automática para cabeçote?

A mandrilhadora manual como a EMC-2 você controla a velocidade, avanço e posição da ferramenta na mão, tendo mais controle sobre o processo e gastando menos energia. Já a automática faz tudo sozinha depois que programa. A manual é mais barata, mais simples de manter e ideal para retíficas menores que fazem trabalhos variados. A automática é mais cara mas rende mais em produção seriada de muitas peças iguais.

Q: Como funciona o processo de mandrilamento de válvulas?

Você fixa o cabeçote na mesa da máquina, escolhe a ferramenta certa na barra porta-ferramenta conforme o diâmetro que vai mandrilar. Liga o motor até a rotação adequada (1.000 ou 2.500 rpm dependendo do furo), posiciona a ferramenta no furo e vai avançando devagar até atingir a medida final. A EMC-2 vem com 40 ferramentas de vídea soldada e relógio comparador para medir com precisão.

Q: Que manutenção precisa fazer na mandrilhadora de comando?

Manutenção básica é limpar bem depois de usar, lubrificar os pontos de deslizamento da barra porta-ferramenta e verificar se as ferramentas estão afiadas. A EMC-2 é máquina simples, pesa só 100kg, então não dá muito problema. Chinelatto oferece suporte técnico e peças de reposição. As ferramentas de vídea soldada duram bastante, mas quando gasta você pode reafiar ou trocar por novas.

Mandrilhadora de Comando de Válvulas EMC-2 -

Ver vídeo

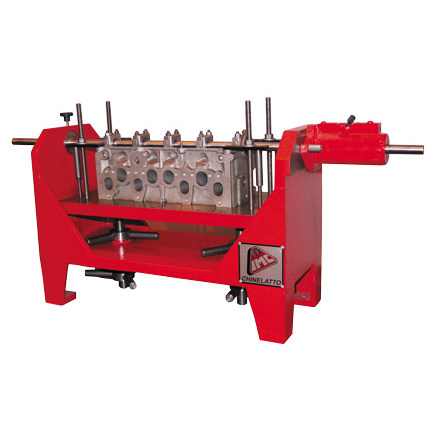

Mandrilhadora de Comando de Válvulas EMC-2 - — Mandrilhadora de Comando de Válvulas EMC-2 - Chinelatto

1/9

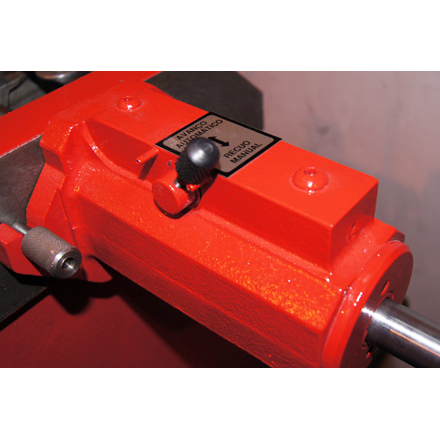

Mandrilhadora de Comando de Válvulas EMC-2 - — Alavanca para avanço automático ou recuo manual com empunhadura esférica e etiqueta de segurança

2/9

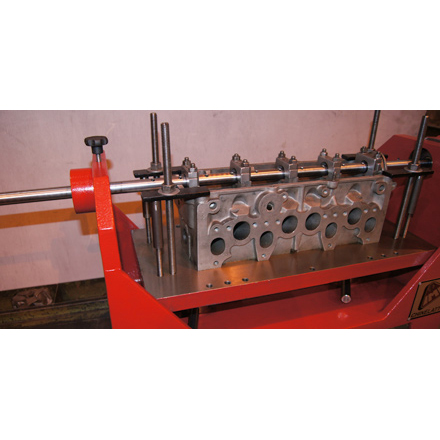

Mandrilhadora de Comando de Válvulas EMC-2 - — Mandrilhadora de Comando de Válvulas EMC-2 Chinelatto — vista em detalhe do cabeçote com barra porta-ferramenta

3/9

Mandrilhadora de Comando de Válvulas EMC-2 - — Cabeçote automotivo multi-cilindros em alumínio fixado em dispositivo de aperto para mandrilamento de guias de válvulas

4/9

Mandrilhadora de Comando de Válvulas EMC-2 - — Manivelas de ajuste da altura do cabeçote com roscas de precisão na mandrilhadora EMC-2

5/9

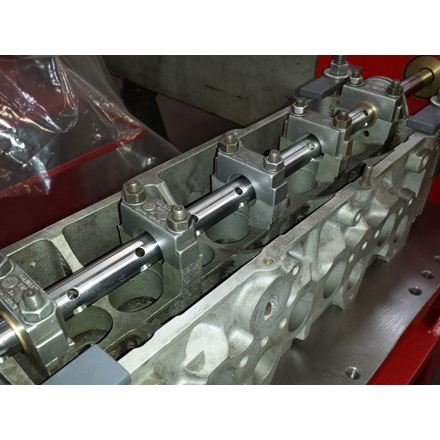

Mandrilhadora de Comando de Válvulas EMC-2 - — Vista em detalhe do cabeçote automotivo posicionado na mandrilhadora EMC-2 mostrando comando de válvulas e guias dos tuchos

6/9

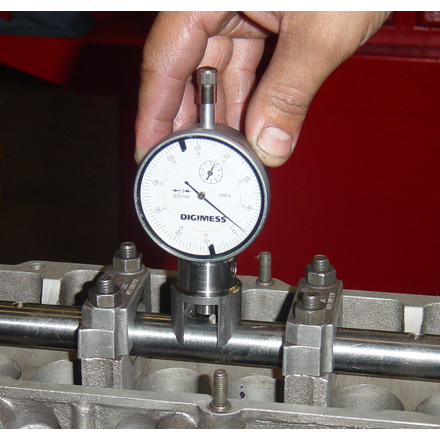

Mandrilhadora de Comando de Válvulas EMC-2 - — Acessório Normal - medição da altura da ferramenta com relógio comparador DIGIMESS na mandrilhadora EMC-2

7/9

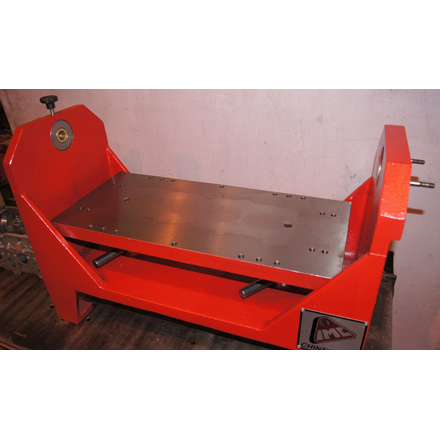

Mandrilhadora de Comando de Válvulas EMC-2 - — Mandrilhadora de comando de válvulas EMC-2 Chinelatto — vista lateral com mesa perfurada para fixação de cabeçotes

8/9

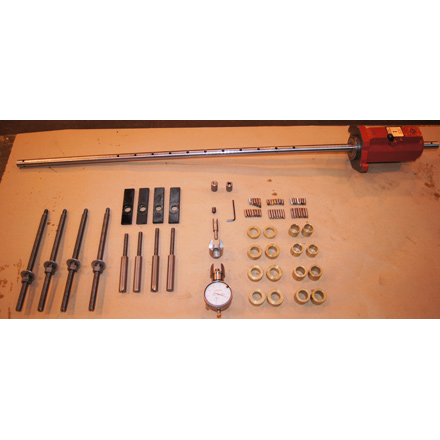

Mandrilhadora de Comando de Válvulas EMC-2 - — Acessórios Normal - kit completo da mandrilhadora EMC-2 com barra porta-ferramenta, 40 ferramentas de vídea, 16 buchas, relógio comparador, prisioneiros e chave Allen

9/9

Mandrilhadora de Comando de Válvulas EMC-2 - Chinelatto

EMC-2

Mandrilhadora de Comando de Válvulas EMC-2 -

Solicitar Orçamento

Solicitar Orçamento Falar pelo WhatsApp (19) 99295-3073 Baixar Catálogo PDF · 234 KB Catálogo Geral da Linha · 4,3 MB Perguntas Frequentes

FABRICANTE

Fabricante 🇧🇷 CHINELATTO

Modelo EMC-2

Categoria Outros Equipamentos

Vídeo ▶ YouTube

Catálogo PT · ES · EN

Descrição

Mandrilha furos de Ø22-34MM em cabeçotes automotivos com precisão superior. Barra porta-ferramenta para até 11 ferramentas, capacidade 625X262MM, motor de alta rotação até 2.500 rpm

Especificações Técnicas

CAPACIDADE

Capacidade de mandrilhar diâmetros	Ø 22 a 34 mm
Comprimento x largura máximos da peça a mandrilhar furos	625 x 262 mm
Barra porta ferramenta - diâmetro x comprimento	Ø 20 x 1.110 mm
Avanço máximo da barra porta ferramenta	90 mm
Quantidade Máxima de Ferramentas na Barra	11 peças
Distância do centro da barra à mesa - mínimo ~ máximo	80 ~ 150 mm
Diâmetro Máximo de Furação p/ 1.000 rpm	Ø 13 mm
Diâmetro Máximo de Furação p/ 2.500 rpm	Ø 10 mm

DIMENSÕES - PESO

Dimensões da máquina (Compr. x Largura x Altura)	1,11 x 0,36 x 0,6 m
Dimensões da máquina em funcionamento (Compr. x Largura x Altura)	1,11 x 0,36 x 0,6 m
Embalagem marítima (Compr. x Largura x Altura)	1,3 x 0,5 x 1,3 m
Peso Aprox. Líquido - Bruto	100 kg / 140 kg

ACESSÓRIOS NORMAIS

16 Buchas de diferentes medidas
40 Ferramentas de vídea soldada
01 Relógio comparador c/ 02 bases de fixação para regular altura da ferramenta
04 Prisioneiros
01 Chave Allen 1/8"

ACESSÓRIOS OPCIONAIS

Ferramentas Extras
01 Furadeira portátil elétrica - Capacidade 3/8" - 0,5 kw - 590 / 1.700 rpm

Especificações sujeitas a alterações sem aviso prévio. Algumas capacidades indicadas podem requerer acessórios opcionais. Confirme as dimensões exatas durante a cotação.
