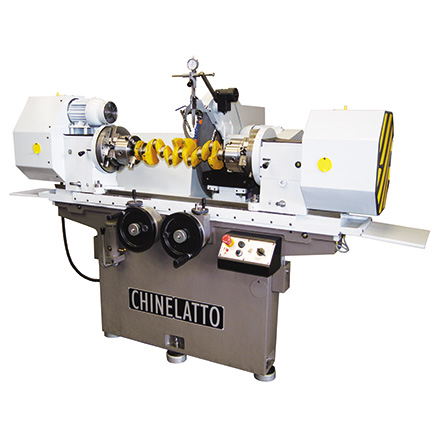

RETÍFICA DE VIRABREQUIM - MOD. RVC-850M
MODELO: RVC-850M


RETÍFICA DE VIRABREQUIM - MOD. RVC-850M


Clique na imagem para exibir ampliado


Descrição:
Máquina destinada a retificação de virabrequins de até 850 mm; capacidade de volteio de 440mm.

Tags:
retífica, retificadora, retificação, virabrequim, virabrequins, maquina para virabrequim




Outras Máquinas - Clique Aqui !

  Acessórios:


Politriz portátil de Virabrequim

Dispositivo de medição continua com relógio

Características Técnicas
CAPACIDADE
Distância entre placas 850 mm
Diâmetro máximo de volteio Ø440 mm
Altura do centro até a mesa 220 mm
Placas em cruz - curso máximo 75 x 5 mm
Placas universáis - diâmetro Ø152,4 mm

VELOCIDAS DE TRABALHO
Rotação - giro placas porta-virabrequim 40 ~ 80 rpm
Rotação - giro da pedra 1.410 rpm

REBOLO
Diâmetro máximo 609,6 mm
Espessura - mín. ~ máx. 17 ~ 32 mm

MOTORES ELÉTRICOS
Cabeçote porta-rebolo 3,0 hp / 2.25 kw
Cabeçote porta-virabrequim 0,5 hp / 0,375 kw
Eletrobomba de refrigeração 0,12 hp / 0.09 kw
Tensão elétrica normal 220 volts – 60hz – 3 ph

DIMENSÕES - PESO
Comprimento x largura 1,9 x 1,4 m
Embalagem ( C x L x A) 1,95 x 1,4 x 1,8 m
Peso líquido - aproximado 1.200 kg

ACESSÓRIOS NORMAIS
- 01 Rebolo Ø 609,6 x 19,05 mm x Ø 203,2 mm
- 01 Flange instalada no rebolo

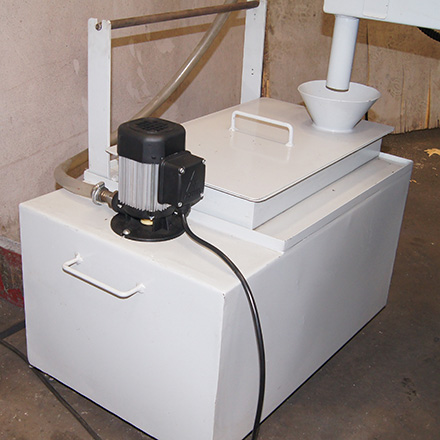

- 01 Bomba de refrigeração com tanque porta-filtro
- 02 Placas universais Ø 6"
- 01 Dispositivo p/ retificar pedra (sem diamante)
- 01 Dispositivo de centragem fina com relógio comparador
- 01 Esquadro em "V" para centragem primária

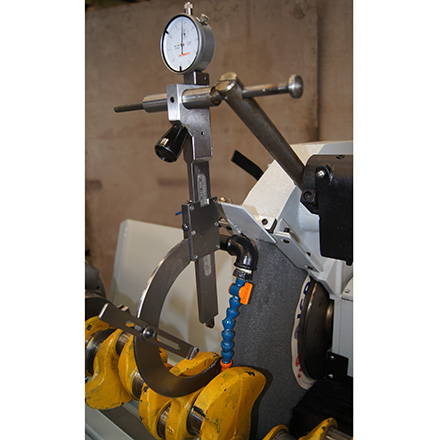

- 01 Dispositivo de medição contínua com relógio em mm
- 01 Luneta para diâmetro máximo Ø60 mm
- 01 Chave para sacar pedra

ACESSÓRIOS OPCIONAIS
- 01 Luneta para diâmetro Ø60 a Ø90 mm
- 01 Ponto de centro com vídea
- 01 Pedra Ø 609,6 x espessua 17,0 x Ø 203,2 mm
- 01 Pedra Ø 609,6 x espessua 25,4 x Ø 203,2 mm
- 01 Pedra Ø 609,6 x espessua 32,0 x Ø 203,2 mm
- 01 Dispositivo para balancear pedra com 01 falso eixo
- 03 Flanges avulsas
- 01 Rolo de papel filtro

Especificações Técnicas Sujeitas a Alterações
