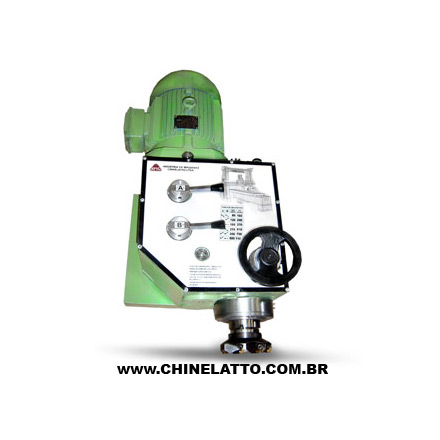

Cabezal Fresador R-12
CABEÇOTE FRESADOR R-12
Cabezal Fresador R-12
Solicitar Presupuesto
Solicitar Presupuesto
Hablar por WhatsApp +55 (19) 98154-8023
Preguntas Frecuentes
FABRICANTE
Fabricante
🇧🇷 CHINELATTO
Modelo
CABEÇOTE FRESADOR R-12
Categoría
Cabezales Fresadores
Descripción
Mecaniza piezas industriales con precisión. 12 velocidades hasta 1.100 rpm, motor 5,0 o 8,0 cv. para talleres especializados
Especificaciones Técnicas
DATOS TÉCNICOS
| Velocidades de rotación | 12 |
| Rotaciones del eje porta herramienta | 85 - 120 - 185 - 255 - 350 - 550 rpm (5,0 cv) |
| Inclinación máxima lateral - a izquierda / a derecha - manual | 45° / 45° |
| Avance máximo del eje arbol porta herramienta - manual | 60 mm |
| Cono del eje arbol porta herramienta - debidamente templado y rectificado | ISO 40 ou ISO 50 |
| Motor eléctrico - potencia | 5,0 / 8,0 cv. |
| Tensión eléctrica normal instalada | 220 volts - 60hz - 3 fases |
| Dimensiones de la carcasa (largo x ancho x altura) | 430 x 535 x 310 mm |
| Transmisión de rotaciones | Engranajes construidos en acero SAE 8620 y 4340. Dientes templados y rectificados y con lubrificación automática via bomba. |
| Bomba de lubrificación interna automática | Inclusa |
| Base prismática e torca del huso para adaptación del cabezal em el travesaño de la máquina | Inclusa |
| Huso para movimiento transversal del cabezal fresador em el travesaño | Opcional |
| Croquises o desenho del travesaño para la adaptación del cabezal fresador en la máquina donde será instalado | Necesario y a causa del comprador. |
| Sub-cabezal adaptable a eje puerta herramienta | Opcional |
Especificaciones sujetas a alteraciones sin previo aviso. Algunas capacidades indicadas pueden requerir accesorios opcionales. Confirme las dimensiones exactas durante la cotización.
Preguntas Frecuentes
▸ ¿Para qué sirve un cabezal fresador en el mecanizado industrial?
El cabezal fresador se usa para mecanizado de precisión en piezas metálicas, especialmente en aplicaciones industriales que exigen alta calidad. El CABEÇOTE FRESADOR R-12 ofrece 12 velocidades diferentes y rotaciones hasta 1.100 rpm, permitiendo trabajar con diversos materiales y tipos de corte. Es fundamental en operaciones de fresado que necesitan control preciso de la velocidad, ideal para mecanizado de superficies planas, ranuras y perfiles complejos en piezas de motor y componentes industriales.
▸ ¿Cuántas velocidades tiene el cabezal fresador R-12 y cuál es la potencia del motor?
El cabezal fresador R-12 tiene 12 velocidades de rotación diferentes. En la versión de 5,0 cv, las rotaciones van de 85 hasta 550 rpm, mientras que en la versión de 8,0 cv van de 160 hasta 1.100 rpm. El motor eléctrico puede ser de 5,0 o 8,0 cv, dependiendo de la necesidad de productividad. La máquina opera en 220 volts trifásico y tiene cono portaherramientas ISO 40 o ISO 50, con carrera del eje árbol de 60 mm.
▸ ¿Qué tipo de cono portaherramientas acepta el fresador R-12?
El CABEÇOTE FRESADOR R-12 acepta conos portaherramientas ISO 40 o ISO 50, que son estándares internacionales ampliamente utilizados en la industria. Estos conos permiten usar una gran variedad de herramientas de corte profesionales. La máquina también ofrece la opción de sub-cabezal adaptable al eje portaherramientas, que reduce las rotaciones al 50% de las originales, aumentando aún más la versatilidad para diferentes tipos de mecanizado y herramientas específicas.
▸ ¿Cuál es la diferencia entre cabezal fresador manual y automático?
El cabezal fresador manual, como el CABEÇOTE FRESADOR R-12, tiene inclinación lateral y carrera del eje árbol operados manualmente por el operario, ofreciendo más control directo sobre la operación. Los automáticos tienen movimiento controlado por comandos hidráulicos o electrónicos. El modelo R-12 permite inclinación manual de 45° hacia cada lado y carrera de 60 mm, ideal para talleres que necesitan flexibilidad y control preciso del operario en cada pieza trabajada.
▸ ¿Cómo funciona el sistema de transmisión del fresador industrial?
El sistema de transmisión del CABEÇOTE FRESADOR R-12 funciona vía engranajes de acero con dientes templados y rectificados, garantizando precisión y durabilidad. Las 12 velocidades se obtienen a través de estos engranajes que transmiten la rotación del motor de forma controlada. El sistema incluye lubricación automática vía bomba interna, que mantiene los engranajes siempre lubricados durante la operación, reduciendo desgaste y aumentando la vida útil de los componentes internos de la transmisión.
▸ ¿Qué tipo de mantenimiento hay que hacer al cabezal fresador?
El mantenimiento del cabezal fresador incluye verificación regular del aceite de la transmisión, limpieza de los engranajes y verificación de la bomba de lubricación automática. Es importante mantener el cono portaherramientas limpio y sin rebabas, verificar el apriete de los tornillos de la base prismática e inspeccionar el estado de los dientes de los engranajes templados. La lubricación automática del CABEÇOTE FRESADOR R-12 facilita el mantenimiento, pero es esencial verificar el nivel y calidad del aceite periódicamente para garantizar la durabilidad de la transmisión.
