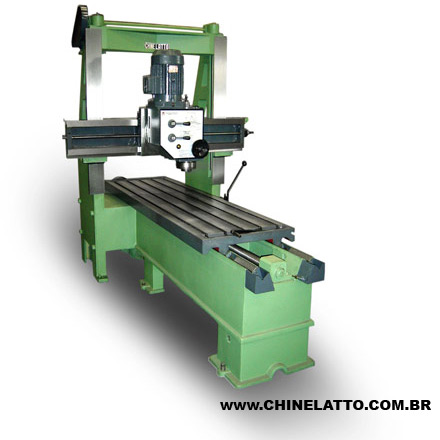

Plaina de mesa fresadora
Modelo: PF - 2.0 E


Plaina de mesa fresadora


Links
Baixar Catálogo em PDF
 (1.81 MB)




Características Técnicas
MESA:
Capacidade "normal" de usinagem
( Comprimento x Largura x Altura )
2.200 x 1.000 x 1.000 mm
Dimensão da mesa - "normal" (compr. x larg.) 2.200 x 650 mm
Curso longitudinal útil 2.000 mm
Mesa - 12 avanços via grade de engrenagens - mm / min

1ª montagem: 60 - 80 - 120 - 160 - 450 - 900 mm por minuto

2ª montagem: 140 - 160 - 280 - 380 - 1.050 - 2.100 mm por minuto

Motor para avanço da mesa
1,6 / 2,5 cv
Capacidade estimada de peso distribuído sobre a mesa
1.500 kg

BASE/BARRAMENTO:
Comprimento aproximado 3.250 mm
Bomba de lubrificação automática dos prismas Normal

PASSAGEM ENTRE COLUNAS :
Normal (largura x altura) 1.000 x 1.000 mm
Opcional (largura x altura) 1.400 x 1.000 mm

CABEÇOTE FRESADOR R-12:
Engrenagens temperadas - dentes retificados - 12 rotações:
Motor - dupla rotação

(A) 85 - 120 - 185 - 255 - 350 - 550 rpm (5,0 cv)

(B) 160 - 240 - 370 - 510 - 700 - 1.100 rpm (8,0 cv)

Inclinação máxima lateral - esquerda / direita 45º / 45º
Cone do eixo árvore ISO 40 ou ISO 50
Curso máximo do eixo árvore - manual 60 mm
Bomba de lubrificação interna Automática

TRAVESSÃO:
(1) Velocidade de avanço vertical - normal / motor 150 mm por minuto - motor 1,0 cv
(4) Velocidades de avanço vertical - opcional / motor 30 - 60 - 75 - 150 mm por minuto - motor 1,0 / 1,6 cv
Velocidade de avanço transversal normal Manual
(2) Velocidades de avanço transversal - opcional / motor 225 - 425 mm por minuto - motor 1,5 cv

TENSÃO ELÉTRICA:
Tensão elétrica normal instalada 220 volts – 60hz – 3 fases

DIMENSÕES - PESO:
Dimensões da máquina para transporte (Compr. x Largura x Altura) 3,4 x 2,0 x 2,6 m
Peso Aprox. Líquido – Bruto 3.760 kg
Dimensões da máquina em funcionamento (Compr. x Largura x Altura) 4,8 x 2,2 x 2,6 m

OBSERVAÇÃO:
Número de pés de apoio 3

OPCIONAIS PARA PF-2.0E:

CABEÇOTE FRESADOR LATERAL - R-2:
Tração por correiras - 2 rotações / motor 300 - 500 rpm (3,0 cv)
Cone do eixo árvore ISO 40
Avanço máximo transversal 150mm
Avanço máximo vertical - velocidade de avanço - motor 100 a 150 mm por minuto - motor 1,0 cv

SUB-CABEÇOTE ANGULAR PARA FRESAR A 90 GRAUS:
Adaptável ao cabeçote fresador R-12 ou R-4, cone ISO 40.
Giro sob a base 90-180-270-360 graus.

REFRIGERAÇÃO:
Eletro-bomba de refrigeração - motor 0,12 cv - com reservatório 15 litros, bico flexível, encanamentos e bacia de proteção na mesa, com altura média de 300 mm.

MOVIMENTO LONGITUDINAL DA MESA - MANUAL:
Adaptado à caixa de engrenagens de avanço da Mesa p/aproximação fina manual.

RÉGUAS DE LEITURA DIGITAL:
Medição via réguas de leitura digital nos eixos x - y - z.

FERRAMENTAS DE USINAGEM:
Para insertos diâmetros 80, 100, 125 e 160 mm.
Jogo de pinças e mandril.

PAINEL DE COMANDO ELÉTRICO:
Com proteção para motores via relês térmicos, com contatores e fim de curso reguláveis na mesa, nas colunas e no travessão.

AVANÇOS VARIÁVEIS - EIXOS X - Y - Z:
Variadores de velocidades para avanços variáveis nos eixos X (longitudinal), Y (transversal) e Z (vertical).

OUTROS:
Proteção de guias prismáticos.

Especificações Técnicas Sujeitas a Alterações
